引言

在现代化生产线中，瓶身表面的透明收缩膜破裂检测一直是一个技术难题。由于传统相机图像难以捕捉薄膜破裂造成的细微表面形状变化，导致误检测率居高不下。为了解决这一问题，本文介绍了一种基于HL-8080系列3D线激光轮廓仪的“激光外观检测”技术，该技术能够准确捕捉瓶身表面形状的变化，从而实现可靠的收缩膜破裂检测。

测量原理与方法

3D线激光轮廓仪基本原理

3D线激光轮廓仪采用激光三角测量法，通过激光发生器投射出一条或多条激光线到被测物体表面，然后利用图像传感器捕捉这些激光线在物体表面形成的图像。根据激光发射器、相机和被测物体之间形成的三角形关系，通过复杂的算法计算得出物体的三维轮廓信息。

激光外观检测原理

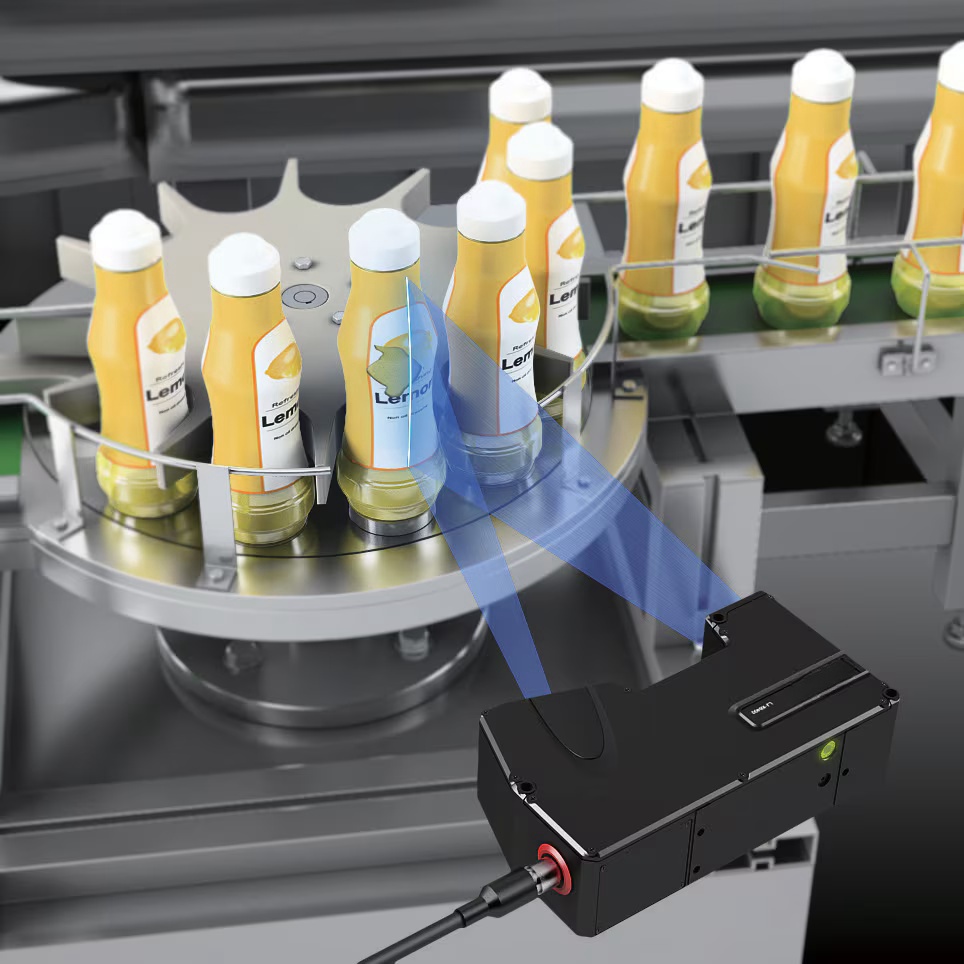

在瓶身收缩膜破裂检测中，HL-8080系列3D线激光轮廓仪利用激光线扫描瓶身表面，捕捉因薄膜破裂引起的表面形状变化。由于激光的高方向性和高单色性，能够精确测量出瓶身表面的微小凹凸变化。通过对比正常瓶身与破裂瓶身的三维轮廓数据，可以准确识别出收缩膜的破裂位置。

测量步骤

设备校准：首先，使用标准瓶身对3D线激光轮廓仪进行校准，确保测量数据的准确性。

数据采集：将待测瓶身放置在传送带上，启动3D线激光轮廓仪进行扫描。激光线沿瓶身表面移动，图像传感器实时捕捉反射回来的激光信号。

数据处理：将采集到的三维轮廓数据进行预处理，去除噪声和干扰信号。然后，通过算法计算出瓶身表面的高度、宽度和体积等参数。

破裂识别：将处理后的三维轮廓数据与标准瓶身的三维轮廓数据进行对比。通过设定阈值，识别出因收缩膜破裂引起的表面形状变化。

结果输出：将识别出的破裂位置、大小等信息输出到显示屏或控制系统中，以便进行后续处理。

技术优势与数据分析

高精度测量

HL-8080系列3D线激光轮廓仪采用3200 points/profile超高精度测量技术，能够精确绘制出瓶身表面的三维轮廓。通过对比正常瓶身与破裂瓶身的三维轮廓数据，可以发现微小的形状差异，从而实现高精度的破裂检测。

稳定性强

该设备采用特别设计的柱面物镜和大口径受光镜头，有效抑制了多重反射和漫反射的影响，表现出稳定的测量性能。即使在生产线环境复杂、光线变化大的情况下，也能保持稳定的测量精度。

数据直观

测量结果以三维数据地图的形式直观展示，能够清晰地看到瓶身表面的形状变化。通过色谱图等方式，可以进一步分析破裂的位置、大小和深度等信息，为质量控制提供有力支持。

高效检测

由于3D线激光轮廓仪具有高速数据采集和处理能力，能够在短时间内完成大量瓶身的检测任务。这大大提高了生产线的检测效率，降低了人工检测的成本和误检率。

案例分析

以某饮料生产线为例，采用HL-8080系列3D线激光轮廓仪对瓶身收缩膜破裂进行检测。通过对比使用传统相机图像检测和激光外观检测的结果，发现激光外观检测的误检率从10%降低到1%以下，同时检测速度提高了30%。此外，通过三维数据地图的分析，还可以进一步了解瓶身表面的形状变化规律和破裂原因，为生产线的改进提供了重要依据。

结论

3D线激光轮廓仪在瓶身收缩膜破裂检测中展现出显著的优势。其高精度、强稳定性和直观的数据展示方式，为生产线提供了可靠的检测手段。随着技术的不断发展，3D线激光轮廓仪将在更多领域发挥重要作用，推动制造业向智能化、高效化方向迈进。
