一、引言

1.1 研究背景与意义

在工业制造、科研等众多领域，精密测量技术如同基石，支撑着产品质量的提升与科学研究的深入。光谱共焦传感器作为精密测量领域的关键技术，正以其独特的优势，在诸多行业中发挥着无可替代的作用。它能精确测量物体的位移、厚度、表面轮廓等参数，为生产过程的精确控制与产品质量的严格把控提供了关键数据支持。

基恩士作为传感器领域的佼佼者，其推出的光谱共焦传感器在市场上备受瞩目。基恩士光谱共焦传感器凭借卓越的性能，如高精度、高稳定性、快速响应等，在精密测量领域中脱颖而出。在半导体制造过程中，芯片的生产对精度要求极高，基恩士光谱共焦传感器可精准测量芯片的厚度、线宽等关键参数，保障芯片的性能与质量。在光学元件制造领域，其能够精确测量透镜的曲率、厚度等参数，助力生产出高质量的光学元件。

研究基恩士光谱共焦传感器，对于推动精密测量技术的发展具有重要意义。通过深入剖析其原理、结构、性能以及应用案例，能够为相关领域的技术创新提供参考，促进测量技术的不断进步。在实际应用中，有助于用户更合理地选择和使用该传感器，提高生产效率，降低生产成本。在汽车制造中，利用基恩士光谱共焦传感器对零部件进行精密测量，可优化生产流程，减少废品率。

1.2 研究现状

在国外，光谱共焦传感器的研究起步较早，技术也相对成熟。法国的STIL公司作为光谱共焦传感器的发明者，一直处于该领域的技术前沿。其研发的光谱共焦传感器，测量精度可达纳米级，在高精度测量领域具有显著优势。德国的Precitec和Micro - Epsilon等公司，在工业应用方面表现出色，其产品广泛应用于汽车制造、机械加工等领域，能够满足不同工业场景下的高精度测量需求。日本的基恩士，以其卓越的传感器技术闻名于世，其光谱共焦传感器在市场上占据重要地位。

而在国内，相关研究起步相对较晚，但发展迅速。近年来，不少科研机构和企业投入到光谱共焦传感器的研究与开发中，取得了一系列成果。上海思显、无锡泓川科技、深圳海伯森等企业，在技术创新和产品研发方面取得了突破，逐渐缩小了与国外企业的差距。深圳立仪科技研发的光谱共焦传感器，在分辨率和线性精度方面表现出色，已成功应用于多个领域。

在对基恩士光谱共焦传感器的研究中发现，虽然其在市场上得到了广泛应用，但其内部光学系统的优化设计、测量算法的改进等方面仍有研究空间。对于不同复杂环境下，该传感器的适应性和稳定性的研究也有待进一步深入。

二、基恩士光谱共焦传感器基础认知

2.1 基本工作原理

2.1.1 色散与聚焦原理

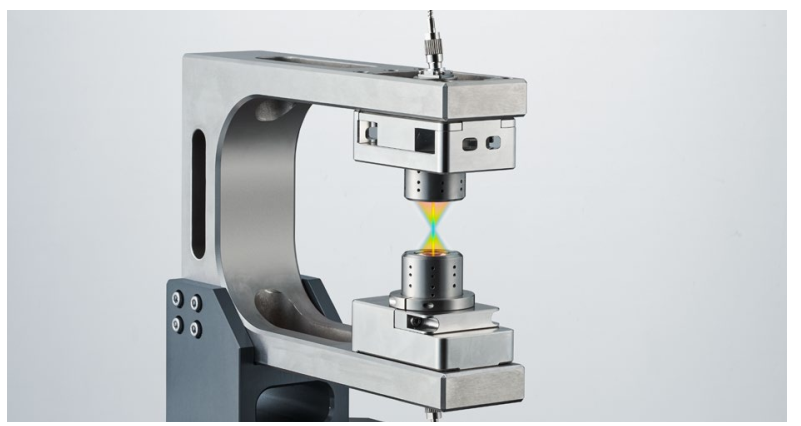

基恩士光谱共焦传感器的工作原理，宛如一场精密的光学“舞蹈”，核心在于巧妙运用色散与聚焦的原理。当一束白光，这束包含了各种不同波长的混合光，如同一个五彩斑斓的光团，射入传感器的色散镜头时，神奇的一幕发生了。色散镜头仿佛一位神奇的“光魔法师”，依据不同波长光的特性，将白光精准地分解为一系列单色光，恰似把一条绚丽的彩虹拆解成了一根根单色的光带。

在这个过程中，每一种单色光都因其独特的波长，被赋予了特定的折射角度，进而沿着不同的路径传播。这些单色光在传播过程中，各自聚焦在不同的位置上，在光轴上形成了一条连续且有序的光谱分布。这一光谱分布，就像是一把精心制作的“光学尺子”，每个波长对应的焦点位置都与特定的距离紧密相连。当被测物体出现在测量区域内时，就如同在这把“光学尺子”上选取了一个特定的刻度。某一特定波长的单色光恰好会聚焦在被测物体的表面，如同精准的“光箭”射中目标。这一聚焦过程并非偶然，而是基于色散镜头的精密设计以及光的折射特性，使得不同波长的光能够在不同距离处聚焦，为后续的精确测量奠定了坚实基础。

2.1.2 波长识别与距离测量

当特定波长的单色光聚焦在被测物体表面后，如同被反射镜反射一样，会沿着原路返回，重新进入传感器的光学系统。这束反射光中蕴含着被测物体的位置信息，宛如一封加密的信件，等待着被解读。传感器内部的波长识别系统，恰似一位经验丰富的“密码破解专家”，迅速而准确地对反射光的波长进行识别。这一识别过程，是通过一系列精密的光学元件和复杂的算法实现的。在光学元件方面，可能采用了高精度的光栅、棱镜等，将反射光进一步分解，以便更精确地分析其波长组成。而在算法层面，运用了先进的信号处理技术，对光信号进行快速而准确的分析和处理。

一旦波长被成功识别，传感器便会依据预先建立的波长与距离的对应关系，如同查阅一本精心编制的“字典”，将波长信息精准地转换为被测物体与传感器之间的距离数值。这一对应关系的建立，需要经过大量的实验和精确的校准，以确保在不同的测量环境和条件下，都能实现高精度的测量。整个过程，从光的发射、聚焦、反射，到波长识别和距离计算，一气呵成，展现了基恩士光谱共焦传感器在精密测量领域的卓越技术和精湛工艺。

二、基恩士光谱共焦传感器基础认知

2.2 系统构成剖析

2.2.1 传感器探头类型及功能

基恩士光谱共焦传感器的探头类型丰富多样，宛如精密测量领域的“多面手”，每种探头都凭借独特的设计与卓越的性能，在不同的测量场景中展现出非凡的价值。

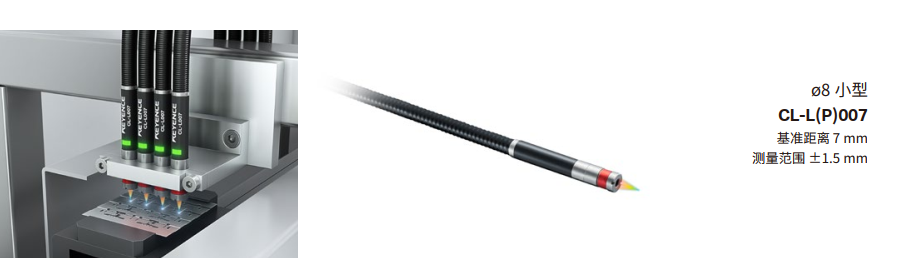

ø8小型探头CL - L(P)007，堪称探头家族中的“小巧玲珑”。其基准距离为7mm，测量范围达±1.5mm，以超小尺寸的优势，在狭窄空间的测量中尽显身手。在电子芯片制造领域，芯片的尺寸愈发微小，元件之间的间距也极为紧凑。ø8小型探头能够轻松穿梭于这些狭小的空间，对芯片上的微小焊点高度、线路宽度等进行精确测量，为芯片制造的高精度要求提供了可靠保障。其超小的尺寸设计，使其能够适应各种复杂的安装环境，在一些对空间要求苛刻的设备中，也能灵活安装，确保测量工作的顺利进行。

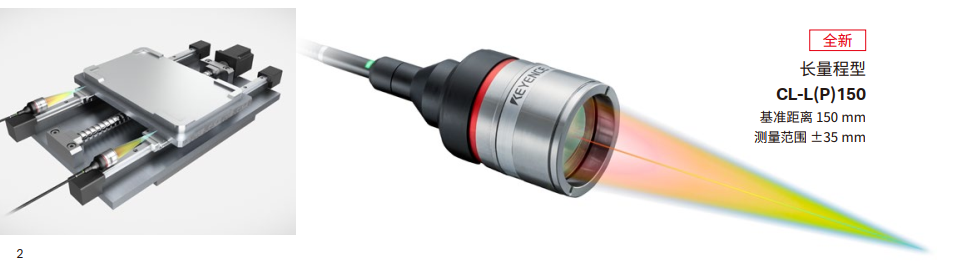

长量程型探头CL - L(P)15，则是测量范围的“佼佼者”。它拥有150mm的基准距离，测量范围更是达到了令人瞩目的±35mm。在大型机械制造、汽车零部件加工等领域，长量程型探头发挥着不可或缺的作用。在汽车发动机缸体的加工过程中，需要对缸体的内径、深度等较大尺寸参数进行测量。长量程型探头凭借其宽广的测量范围，能够一次性完成对这些参数的精确测量，大大提高了测量效率，减少了测量误差。在大型机械的装配过程中，长量程型探头可以对不同部件之间的相对位置进行精确测量，确保机械装配的精度和稳定性。

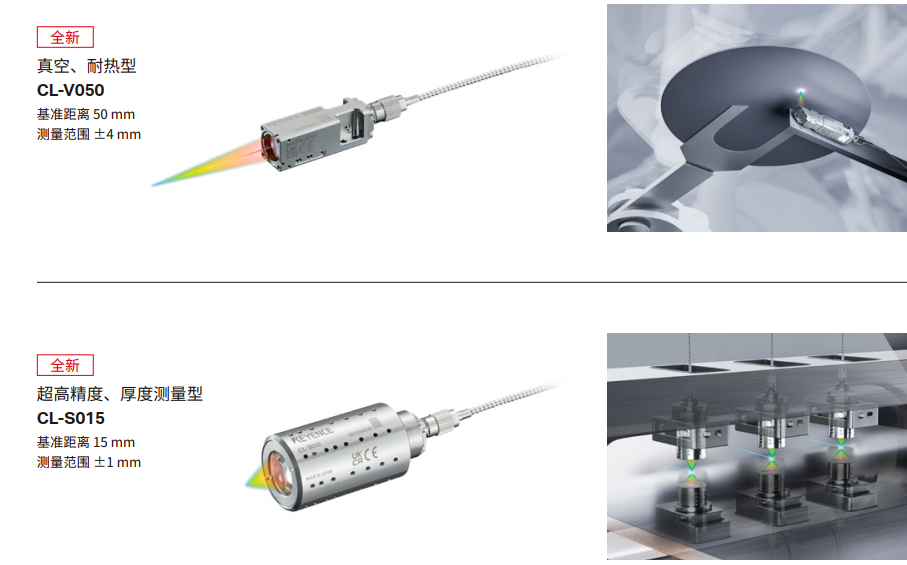

真空、耐热型探头CL - V020和CL - V050，犹如测量领域的“特种部队”，专为极端环境而设计。CL - V020的基准距离为20mm，测量范围为±1.3mm；CL - V050的基准距离为50mm，测量范围为±4mm。这两款探头具备超强的耐环境性能，能够在超高真空环境下稳定工作，满足了半导体制造、真空镀膜等行业对真空环境下精密测量的严格要求。在半导体芯片的制造过程中，需要在超高真空的环境下进行光刻、蚀刻等工艺，真空、耐热型探头能够在这种环境下对芯片的尺寸、形状等参数进行精确测量，确保芯片的制造质量。它们还能承受高达200°C的高温，在一些高温加工工艺中，如金属热处理、玻璃制造等，能够直接在高温环境中对工件进行测量，无需等待工件冷却，极大地提高了生产效率。

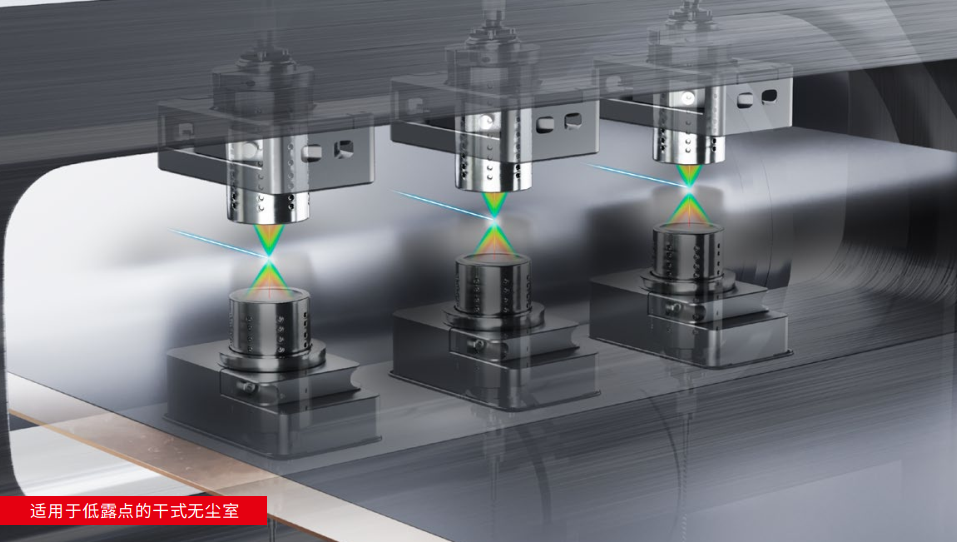

超高精度型探头CL - S015，以其卓越的精度，成为对精度要求极高的测量场景中的“首选利器”。其基准距离为15mm，测量范围为±1mm。在光学镜片制造、精密仪器加工等领域，超高精度型探头能够发挥其高精度的优势，对镜片的曲率半径、表面平整度等参数进行精确测量，确保光学镜片的光学性能。在精密仪器的制造过程中，超高精度型探头可以对仪器的关键零部件进行高精度测量，保证仪器的精度和可靠性。

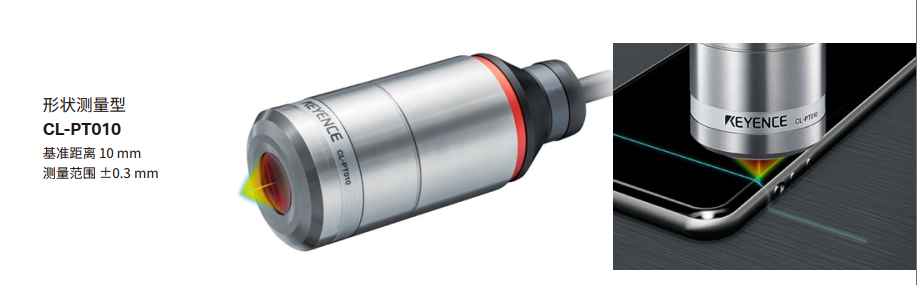

形状测量型探头CL - PT010，恰似一位精准的“形状雕刻师”，能够准确追踪目标物的形状。其光点直径仅为ø3.5µm，具备出色的角度特性，可测量范围为±45°。在精密模具制造、航空航天零部件加工等领域，形状测量型探头能够对模具的型腔形状、航空发动机叶片的复杂曲面等进行精确测量，为制造工艺的优化和产品质量的提升提供了关键数据支持。

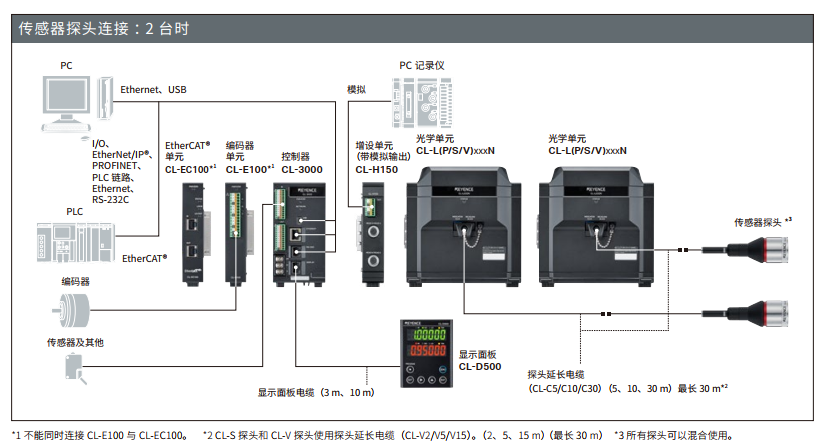

2.2.2 控制器的关键作用

控制器作为基恩士光谱共焦传感器系统的“大脑”，在数据处理、通信以及系统控制等方面发挥着核心作用。

在数据处理方面，控制器宛如一位高效的“数据分析师”。它能够快速、准确地处理来自传感器探头的大量原始数据。当探头对被测物体进行测量时，会产生一系列包含物体位置、形状等信息的光信号，这些信号被转换为电信号后传输至控制器。控制器运用先进的算法和强大的计算能力，对这些数据进行分析、筛选和整合，从中提取出准确的测量结果。在测量物体的表面轮廓时，控制器会对探头采集到的多个测量点数据进行处理，通过复杂的算法拟合出物体的真实轮廓，从而实现对物体形状的精确测量。

在通信方面，控制器是传感器与外部设备之间的“桥梁”。它支持多种通信方式，如Ethernet、USB、RS - 232C等，能够与上位PC、PLC等设备进行稳定、高效的通信。通过Ethernet通信方式，控制器可以将测量数据实时传输至上位PC，上位PC可以对这些数据进行进一步的分析、存储和展示。在工业自动化生产线中，控制器可以通过PLC链路与PLC进行通信，将测量结果反馈给PLC，PLC根据这些结果对生产过程进行实时控制，实现生产过程的自动化和智能化。

在系统控制方面，控制器则是整个测量系统的“指挥官”。它能够对传感器探头的工作状态进行精确控制，包括测量频率、采样速度等参数的调节。在不同的测量场景中，根据实际需求，控制器可以灵活调整这些参数，以确保测量结果的准确性和稳定性。在对快速运动的物体进行测量时，控制器可以提高测量频率，确保能够捕捉到物体在不同时刻的位置信息；在对高精度要求的测量任务中，控制器可以降低采样速度，提高测量的精度。控制器还能够对整个系统的运行状态进行监控，及时发现并解决可能出现的故障，保障系统的稳定运行。

2.2.3 其他组件概述

除了传感器探头和控制器，基恩士光谱共焦传感器系统中的其他组件，如光学单元、显示面板、缆线等，也各自发挥着重要的支持作用。

光学单元，作为传感器的“光学心脏”，负责将光源发出的光进行精确的调制和聚焦，确保光线能够准确地照射到被测物体上，并将反射光有效地收集和传输回传感器。它采用了先进的光学设计和精密的制造工艺，能够最大限度地减少光线的损耗和干扰，提高测量的精度和稳定性。在一些高精度的测量应用中，光学单元的性能直接影响着测量结果的准确性，其对光线的精确控制能力，使得传感器能够在复杂的环境中实现高精度的测量。

显示面板，犹如系统的“信息窗口”，能够直观地展示测量结果。它具有高分辨率和清晰的显示效果，能够以数字、图形等多种形式呈现测量数据。操作人员可以通过显示面板实时了解测量结果，及时发现测量过程中出现的问题。显示面板的操作界面简洁易懂，方便操作人员进行参数设置和功能选择。在一些需要现场快速查看测量结果的场景中，显示面板的便捷性和直观性能够大大提高工作效率。

缆线，作为连接各个组件的“神经脉络”，确保了信号的稳定传输。它采用了高品质的材料和先进的制造工艺，具有良好的抗干扰能力和耐用性。不同类型的缆线，如探头延长电缆、增设电缆等，能够满足不同的安装和使用需求。在大型测量系统中，缆线的长度和布局需要根据实际情况进行合理规划，以确保信号能够准确、快速地传输到各个组件，保障系统的正常运行。

三、基恩士光谱共焦传感器独特性能

3.1 高精度测量性能

3.1.1 精度参数与实际表现

基恩士光谱共焦传感器在精度方面表现卓越，其精度参数令人瞩目。不同型号的传感器在精度上各有特点，以超高精度型CL - L(P)015为例，其测量范围为±1.3mm，直线性误差可达±0.49µm，这一精度在众多测量任务中都能实现极为精确的测量。在实际应用中，该传感器的高精度性能得到了充分验证。在精密光学元件制造中，对于光学镜片的厚度测量要求极高，误差需控制在极小范围内。基恩士CL - L(P)015传感器能够精准测量镜片厚度，其测量精度可确保镜片的光学性能符合严格标准，为高质量光学元件的生产提供了有力保障。

在电子芯片制造领域，芯片的尺寸愈发微小，对测量精度的要求也随之提升。CL - L(P)015传感器能够精确测量芯片上微小结构的尺寸，如线路宽度、焊点高度等。在测量芯片线路宽度时，其精度可以达到微米级甚至更高，能够准确检测出线路宽度的细微变化，为芯片制造工艺的优化提供了关键数据支持。这不仅有助于提高芯片的性能和可靠性，还能减少因测量误差导致的废品率，降低生产成本。

3.1.2 影响精度的因素及优化措施

尽管基恩士光谱共焦传感器具备高精度的测量能力，但在实际应用中，仍存在一些因素会对其精度产生影响。环境因素是其中之一，温度的变化可能导致传感器内部光学元件的热胀冷缩，从而影响光线的传播路径和聚焦效果，进而引入测量误差。在高温环境下，光学镜片可能会发生微小的变形，使得光线的折射角度发生改变，导致测量结果出现偏差。湿度的变化也可能对传感器的性能产生影响，潮湿的环境可能会使光学元件表面产生雾气或水珠，影响光线的传输和反射，降低测量精度。

为了优化精度，基恩士采用了一系列先进的技术手段和设计。在传感器的结构设计上，采用了高精度的光学元件和稳定的机械结构，以减少因元件制造误差和机械振动对测量精度的影响。在光学元件的选择上，选用了高质量的镜片，其具有低色散、高透过率等特性，能够确保光线在传播过程中的稳定性和准确性。在机械结构方面，采用了精密的加工工艺和稳定的安装方式，减少了机械振动对测量结果的干扰。

在测量算法上，基恩士进行了精心优化。通过先进的算法对测量数据进行处理，能够有效补偿因环境因素和测量过程中产生的误差。采用温度补偿算法，根据传感器内部温度传感器测量到的温度值，对测量结果进行实时补偿，消除温度变化对测量精度的影响。通过对大量测量数据的分析和建模，建立了误差补偿模型，能够对测量过程中的系统误差进行精确补偿，提高测量精度。

3.2 强环境适应性

3.2.1 耐温、耐湿及防尘防水性能

基恩士光谱共焦传感器在恶劣环境条件下展现出卓越的适应能力。其耐温性能令人称赞，部分型号的传感器能够在高温环境中稳定工作。真空、耐热型探头CL - V020和CL - V050，采用了自主研发的特殊结构，能够承受高达200°C的高温，在如此高温环境下，其光学系统依然能够保持稳定，不会发生性能降低的情况。这一特性使得该传感器在金属热处理、玻璃制造等高温加工行业中具有重要的应用价值。在金属热处理过程中，需要对高温状态下的金属工件尺寸进行测量，CL - V020和CL - V050能够直接在高温环境中对工件进行测量，无需等待工件冷却，不仅提高了测量效率，还避免了因工件冷却过程中可能产生的尺寸变化而导致的测量误差。

在耐湿性能方面，该传感器也表现出色。它能够在一定湿度范围内正常工作，有效抵抗潮湿环境对测量精度的影响。通过采用特殊的密封技术和防护材料，防止水汽进入传感器内部，从而确保了传感器在潮湿环境中的稳定性和可靠性。在一些湿度较高的生产环境中，如食品加工、纺织印染等行业，基恩士光谱共焦传感器能够稳定地进行测量工作，为生产过程的质量控制提供了有力支持。

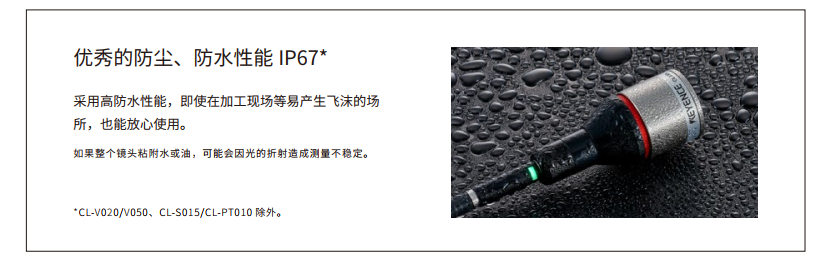

在防尘防水性能上，基恩士光谱共焦传感器达到了IP67防护等级。这意味着该传感器能够完全防止灰尘进入，即使在短暂浸泡在水中的情况下，也能保证正常工作。其高防水性能，使得在加工现场等易产生飞沫的场所，如机械加工、汽车制造等行业，能够放心使用。在机械加工过程中，冷却液和切削液的飞溅是常见现象，具有高防水性能的基恩士光谱共焦传感器能够在这样的环境中稳定地测量工件的尺寸和形状，不受飞沫的干扰。

3.2.2 特殊环境下的应用案例

在真空环境下，基恩士的真空、耐热型探头CL - V020和CL - V050发挥了重要作用。在半导体制造领域，芯片的制造过程需要在超高真空环境下进行，以避免杂质对芯片性能的影响。在芯片光刻工艺中，需要精确测量光刻胶的厚度和位置，CL - V020和CL - V050能够在超高真空环境下稳定工作，对光刻胶进行精确测量，确保光刻工艺的精度，从而提高芯片的制造质量。这两款探头的传感器探头内部不使用有机粘合剂，采用SUS304材质，仅有镜头，尽可能减少渗气的产生，满足了真空环境下对传感器的严格要求。

在高温环境的应用中，以玻璃制造行业为例。在玻璃的成型过程中，玻璃处于高温熔融状态，需要对其尺寸和形状进行实时测量和控制，以保证玻璃产品的质量。基恩士的CL - V020和CL - V050传感器能够直接在高温环境中对玻璃进行测量，其特殊结构使得在200°C的高温下，光学系统不会发生变化，性能稳定。通过对玻璃的实时测量，生产人员可以及时调整生产工艺参数，确保玻璃产品的尺寸和形状符合要求，提高生产效率和产品质量。

3.3 针对特殊对象的测量能力

3.3.1 透明、半透明及镜面物体测量

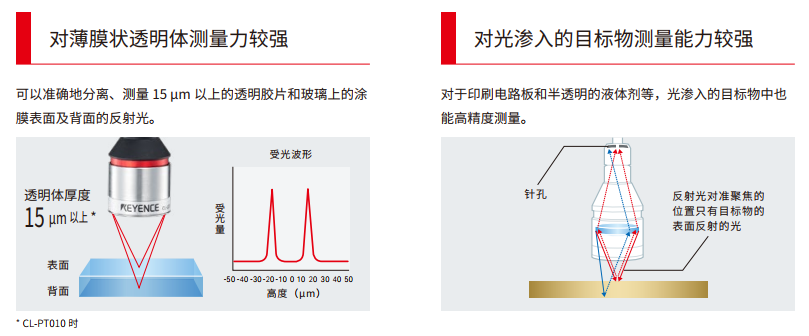

基恩士光谱共焦传感器在对透明、半透明及镜面物体的测量方面，展现出独特的优势。其测量原理基于光谱共焦技术，通过对不同波长光的聚焦和反射光的分析，实现对物体的精确测量。对于透明和半透明物体，传感器能够利用不同波长光在物体内部的折射和反射特性，准确地测量物体的厚度、内部结构等参数。在测量透明玻璃片的厚度时，传感器发射的白光经过色散镜头后，不同波长的光在玻璃片中传播的路径不同，通过分析反射光的波长，传感器可以精确计算出玻璃片的厚度。

在测量半透明的塑料薄膜时，传感器能够穿透薄膜，对薄膜的厚度以及内部可能存在的缺陷进行检测。这一特性使得基恩士光谱共焦传感器在光学材料制造、电子器件封装等领域具有重要的应用价值。在光学镜片制造中，需要精确测量镜片的厚度和曲率，传感器能够快速、准确地完成这些测量任务，为镜片的质量控制提供了可靠的数据支持。

对于镜面物体，由于其表面光滑，光线反射规则，传统的测量方法往往难以准确获取物体的表面信息。而基恩士光谱共焦传感器能够通过精确控制光线的聚焦和反射，有效地避免了镜面反射带来的干扰，实现对镜面物体表面轮廓、平整度等参数的高精度测量。在精密模具制造中，模具的表面质量对产品的成型质量至关重要，传感器可以对模具的镜面表面进行精确测量，确保模具的表面平整度符合要求，从而提高产品的质量和生产效率。

3.3.2 粗糙表面与微小物体测量

在面对粗糙表面的测量时，基恩士光谱共焦传感器采用了先进的算法和光学技术，能够有效地克服表面粗糙度对测量精度的影响。传感器通过发射多种波长的光，并对反射光进行综合分析，能够准确地确定物体的真实表面位置，减少因表面凹凸不平而产生的测量误差。在测量金属铸件的粗糙表面时，传感器能够快速、准确地获取表面的轮廓信息，为后续的加工和质量检测提供了重要的数据支持。这一特性使得该传感器在机械加工、汽车制造等行业中得到了广泛应用。在汽车零部件的加工过程中，需要对零部件的表面粗糙度进行测量，以确保其符合质量标准，基恩士光谱共焦传感器能够满足这一需求，为汽车制造的质量控制提供了有力保障。

对于微小物体的测量，基恩士光谱共焦传感器凭借其高精度的光学系统和微小的光点尺寸，能够实现对微小物体的精确测量。形状测量型探头CL - PT010的光点直径仅为ø3.5µm，能够准确地追踪微小物体的形状和尺寸。在电子芯片制造中，芯片上的微小电路和元件需要进行精确测量，传感器能够对这些微小结构进行测量，确保芯片的制造精度和性能。在生物医学领域，对于细胞、微生物等微小物体的测量也具有重要意义，传感器可以对细胞的形态、大小进行测量，为生物医学研究提供了重要的技术手段。
