泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察

日期: 2025-01-22
浏览次数: 0
发表于:
来自 泓川科技
发表于: 2025-01-22
浏览次数: 0

一、引言

1.1 研究背景与目的

在当今科技迅猛发展的时代,传感器作为获取信息的关键设备,在工业自动化、智能制造、航空航天、汽车制造等众多领域中发挥着不可或缺的重要作用。激光位移传感器凭借其高精度、非接触式测量、快速响应等显著优势,成为了现代精密测量领域的核心设备之一。

近年来,随着国内制造业的转型升级以及对高精度测量需求的不断攀升,我国传感器市场呈现出蓬勃发展的态势。然而,长期以来,高端激光位移传感器市场大多被国外品牌所占据,这不仅限制了国内相关产业的自主发展,还在一定程度上影响了国家的产业安全。在此背景下,国产激光位移传感器的研发与推广显得尤为重要。

泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察

本研究聚焦于国产激光位移传感器 HCM 系列,旨在深入剖析该系列产品的技术特点、性能优势、应用场景以及市场竞争力。通过对 HCM 系列产品的全面研究,期望能够为相关行业的企业提供有价值的参考依据,助力其在设备选型、技术升级等方面做出更为明智的决策。同时,本研究也希望能够为推动国产激光位移传感器行业的发展贡献一份力量,促进国内传感器产业的技术进步与创新,提升我国在高端传感器领域的自主研发能力和市场竞争力。


1.2 研究方法与数据来源

本研究综合运用了多种研究方法,以确保研究的全面性、准确性和可靠性。在研究过程中,首先进行了广泛的文献研究,收集并深入分析了国内外关于激光位移传感器的学术论文、行业报告、专利文献等资料,从而对激光位移传感器的发展历程、技术原理、应用现状以及未来趋势有了全面且深入的了解。

同时,采用案例分析法,对 HCM 系列激光位移传感器在不同行业的实际应用案例进行了详细的调研和分析。通过与相关企业的技术人员、操作人员进行沟通交流,获取了第一手的应用数据和反馈信息,深入了解了该系列产品在实际应用中的表现、优势以及面临的挑战。

泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察

此外,还对泓川科技科技有限公司进行了实地调研,与企业的研发团队、生产部门、市场销售团队等进行了深入的交流,参观了生产车间和研发实验室,亲身体验了 HCM 系列产品的生产过程和研发环境,进一步加深了对产品的认识和理解。

本研究的数据来源主要包括以下几个方面:行业权威机构发布的统计报告和研究数据,如市场研究公司对传感器市场的调研数据、行业协会发布的产业发展报告等;泓川科技科技有限公司的官方网站、产品手册、技术白皮书等公开资料,这些资料详细介绍了 HCM 系列产品的技术参数、性能特点、应用案例等信息;与相关企业和行业专家的访谈记录,通过面对面的交流,获取了关于 HCM 系列产品在实际应用中的真实情况和专业的评价建议;以及在实地调研过程中所获取的一手数据和资料。通过对这些多渠道数据的综合分析和研究,为本次研究提供了坚实的数据支撑和依据。


二、国产激光位移传感器市场全景洞察

2.1 市场规模与增长态势

2.1.1 历史规模回顾

近年来,国内工业传感器市场规模一路高歌猛进。2016 年,我国工业传感器市场规模为 267.5 亿元,此后便以迅猛之势增长,到 2021 年,这一数字已飙升至 455.2 亿元,年均复合增长率高达 11.22% 。激光位移传感器作为工业传感器领域的关键分支,亦搭乘这一发展快车,实现了显著增长。在自动化、智能化浪潮的席卷下,激光位移传感器凭借其高精度、非接触等卓越特性,在工业生产中的应用愈发广泛,从汽车制造的精密零部件检测,到电子设备生产中的微小尺寸测量,再到航空航天领域的关键部件监测,其身影无处不在。市场对激光位移传感器的需求呈现出爆发式增长,推动着其市场规模不断攀升。据相关数据显示,2016 - 2022 年期间,国内激光位移传感器市场规模的年复合增长率超过了 15%,展现出了强劲的发展势头。



2.1.2 未来增长预测

展望未来,随着 “中国制造 2025” 战略的深入推进,工业自动化、智能化进程将进一步加速,这无疑为激光位移传感器市场的持续增长注入了强大动力。在制造业转型升级的大背景下,企业对生产效率和产品质量的追求达到了前所未有的高度,对高精度、高性能的激光位移传感器的需求也将随之水涨船高。同时,新能源汽车、半导体、光伏等新兴产业蓬勃发展,这些领域对精密测量有着极高的要求,激光位移传感器作为满足这些需求的核心设备,市场前景极为广阔。预计到 2025 年,国内激光位移传感器市场规模有望突破百亿元大关,年复合增长率仍将保持在 10% 以上,继续在传感器市场中占据重要地位,成为推动工业发展的关键力量。


2.2 竞争格局剖析

2.2.1 国际品牌主导领域

在全球激光位移传感器市场中,基恩士、欧姆龙等国际品牌长期占据着中高端市场的主导地位。以基恩士为例,其凭借深厚的技术积累、持续的创新能力以及卓越的品牌声誉,在全球范围内拥有广泛的客户群体。在技术层面,基恩士不断投入大量资源进行研发,推出了一系列具有领先水平的激光位移传感器产品,如高精度、高速度的测量设备,能够满足各种复杂工业场景的严苛需求。在汽车制造领域,其产品可实现对汽车零部件微米级别的高精度测量,确保汽车的安全性和可靠性;在电子制造行业,能快速、准确地检测微小电子元件的尺寸和位置,提升生产效率和产品质量。欧姆龙同样以其先进的技术和稳定的产品性能著称,在工业自动化领域拥有极高的市场认可度。这些国际品牌凭借其先发优势、技术壁垒和品牌影响力,在中高端市场构筑起了坚固的竞争壁垒,使得后来者难以轻易突破。


2.2.2 国内企业突围态势

尽管国际品牌在市场中占据优势,但以为代表的国内企业正积极谋求突破,在市场中逐渐崭露头角。专注于激光位移传感器的研发与生产,通过持续的技术创新,成功攻克了多项关键技术难题。公司自主研发的超精细动态调光技术,在行业内处于领先地位。该技术能够实现 250μs - 64ms 宽范围采样周期,调光颗粒度远超国外同类产品 10 倍以上。通过智能感知物体反射率,动态调整受光时长,有效抑制了物体材质、颜色、高度突变对测量稳定性的影响,确保了测量的精准无误。在成本控制方面,通过优化生产流程、加强供应链管理等措施,降低了生产成本,从而能够以更具竞争力的价格为客户提供高品质的产品。凭借技术与成本的双重优势,的市场份额稳步提升,已在 3C、新能源等多个领域赢得了众多客户的信赖,为国产激光位移传感器在激烈的市场竞争中开辟出了一片新天地,成为国内企业突破国际品牌垄断的典范 。


三、HCM 系列产品全方位解析

3.1 产品设计与技术特色

3.1.1 独家动态调光技术

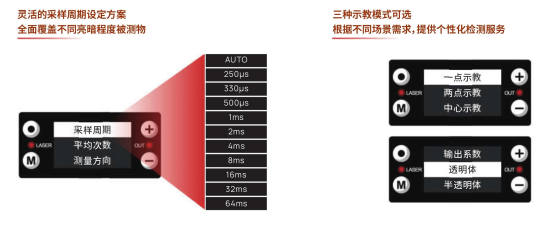

HCM 系列的超精细动态调光技术,可谓独树一帜。其能实现 250μs - 64ms 的超宽范围采样周期,这一跨度远超同行。经严谨测试对比,其调光颗粒度更是比国外同类产品精细 10 倍有余。该技术的核心在于,它能够智能地感知物体的反射率。当面对不同材质、颜色、高度的物体时,传感器可依据反射率的变化,动态调整受光时长。如此一来,无论物体表面特性如何改变,都能确保测量结果精准无误。以汽车制造中对不同颜色零部件的测量为例,传统传感器可能会因颜色差异导致测量偏差,而 HCM 系列凭借动态调光技术,可实时调节光线强度,有效抑制因颜色突变带来的测量不稳定问题,保障测量数据的可靠性与稳定性 。

泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察

3.1.2 双光斑类型设计

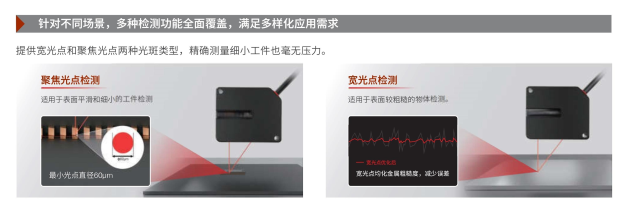

HCM 系列精心设计了宽光点和聚焦光点两种光斑类型。聚焦光点型的最小光斑直径可达 φ49μm,这使其在测量细小工件时,能够精准入微,清晰捕捉到工件的细微特征。在电子芯片制造中,对芯片引脚的尺寸测量要求极高,聚焦光点可精确测量引脚的宽度、间距等参数,确保芯片制造的高精度。而宽光点则在检测表面较粗糙的物体时发挥着巨大优势。像金属铸件表面,往往存在一定的粗糙度,宽光点能够均化这种粗糙度的影响,减少因表面不平整导致的测量误差,为工业生产提供稳定可靠的测量数据 。

泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察


3.1.3 独特光斑提取算法

针对透明和半透明物体检测这一行业难题,HCM 系列研发出了独特的光斑提取算法。该算法通过对不同层面反射光的精准调节,巧妙地将其合成波形进行测量。在玻璃制品的厚度检测中,普通传感器难以准确区分玻璃上下表面的反射光,导致测量结果不准确。而 HCM 系列的光斑提取算法能够有效识别并分离这些反射光,从而确保对玻璃厚度的精确检测。对于半透明的塑料薄膜,该算法能有效识别并消除表面的漫反射光,提升了在半透明工件测量领域的可靠性,为相关行业的生产质量把控提供了有力支持 。

泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察

泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察


3.2 性能参数深度解读

3.2.1 高精度指标呈现

HCM 系列的线性精度高达 0.05% F.S.,重复精度可达 0.1μm,在行业内处于领先地位。以精密机械加工为例,对零部件的尺寸精度要求极高,0.05% F.S. 的线性精度能够确保在测量过程中,对零部件尺寸的偏差进行精确测量,保证产品质量符合严格的标准。0.1μm 的重复精度则意味着在多次测量同一物体时,测量结果的一致性极高,为生产过程中的质量控制提供了可靠的数据依据,有效减少了废品率,提高了生产效率和产品质量 。



3.2.2 高速采样优势

HCM 系列的采样速度高达 5KHz,这使其在快速测量场景中表现出色。在自动化生产线中,产品的传输速度极快,5KHz 的采样速度能够快速捕捉产品的位置、尺寸等信息,实现对生产过程的实时监控和调整。与其他采样速度较低的产品相比,HCM 系列能够在更短的时间内获取更多的数据,从而更及时地发现生产过程中的问题,提高生产效率,降低生产成本 。


3.2.3 防护与环境适应性

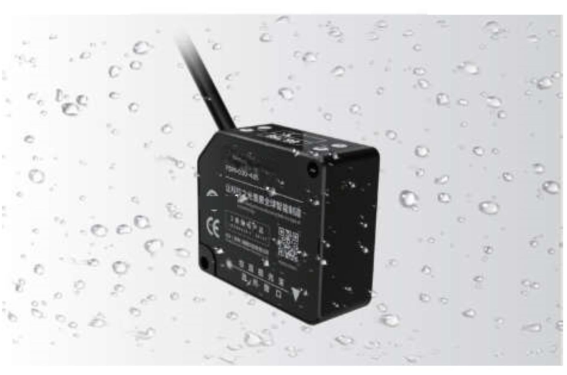

HCM 系列达到了 IP67 防护等级,这意味着它具备卓越的防尘和防水性能。从防尘角度看,能完全防止灰尘进入,确保内部光学和电子元件不受灰尘污染,延长设备使用寿命。在防水方面,可在 1 米深的水中浸泡 30 分钟而不影响性能。在一些潮湿的生产环境,如食品加工车间、水产养殖设备检测等场景中,即使有大量水汽或偶尔的水溅,HCM 系列仍能稳定工作,保证测量的准确性和稳定性 。

泓川科技国产激光位移传感器HCM系列深度剖析与前景洞察


3.3 产品型号与应用场景适配

3.3.1 多型号布局策略

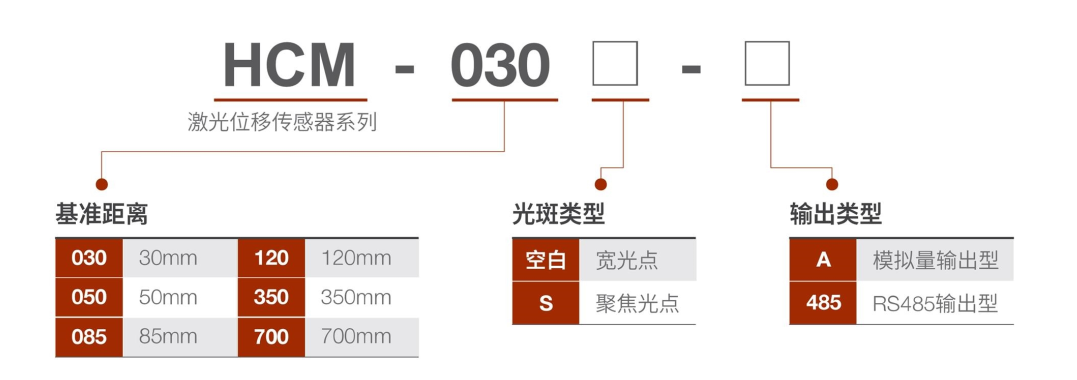

HCM 系列推出了短、中、长距离共 7 款型号。不同型号在测量范围、精度等方面存在显著差异。短距离型号如 HCM - 030,测量范围相对较小,但精度极高,适用于对微小物体的高精度测量。中距离型号的测量范围和精度则能满足一般工业生产中的常见需求。长距离机型 HCM - 700 的测量范围可达 700±500mm,即使被测物体位置发生较大变化,也无需频繁调整传感器安装距离,适用于大型设备的检测或检测范围较大的场景。这种多型号布局,充分考虑了不同行业、不同应用场景的多样化需求,为用户提供了丰富的选择空间 。


3.3.2 典型应用场景分析

以标签叠料检测为例,在自动化包装生产线上,标签厚度仅 0.5mm 左右,且材质轻薄,传统检测方法难以有效识别。同时,生产线高速运转,对检测设备的精度、响应速度和稳定性提出了极高要求。HCM 系列凭借 0.1μm 的重复精度,能够精准测量出有叠料以及标签褶皱的高度差异。内置的光斑提取算法,使其对标签这种半透明反光材质也能实现稳定检测。4KHz 的超快采样速度,可有效应对高速生产线的检测需求。在实际应用中,HCM 系列传感器通过支架稳固安装于标签传送带正上方,对单张标签进行阈值设定后,即可实时、精确地监控标签情况。一旦出现叠料或褶皱,其高度超出既定阈值范围,传感器便能即时输出信号,反馈叠料情况,从而保障包装生产线的高效稳定运行 。


四、HCM 系列应用案例深度剖析

4.1 汽车制造领域应用

4.1.1 车身尺寸检测案例

在汽车制造过程中,车身尺寸的精确检测对确保整车的安全性、稳定性以及外观质量起着至关重要的作用。以某知名汽车制造企业为例,该企业在车身尺寸检测环节引入了 HCM 系列激光位移传感器。在具体实施过程中,依据车身的结构特点和检测需求,将多个 HCM 系列传感器巧妙安装于车身生产线的关键位置,如车身顶部、侧围、车门等部位。这些传感器能够对车身的各个关键尺寸进行全面、精准的测量,包括车身长度、宽度、高度、轴距、车门间隙等重要参数 。

在测量方法上,采用了非接触式测量技术。传感器发射出的激光束照射到车身上,通过精确测量激光束从发射到接收的时间差,从而快速、准确地计算出传感器与车身表面之间的距离。凭借其卓越的高精度特性,HCM 系列传感器的线性精度可达 0.05% F.S.,重复精度更是低至 0.1μm,能够对车身尺寸的微小偏差进行敏锐捕捉。在实际测量中,可轻松检测出车身某一部位尺寸是否存在 ±0.5mm 的偏差,确保了车身尺寸的高精度要求 。

为进一步保障测量精度,该企业还制定了一系列严格的精度保障措施。在传感器安装过程中,运用高精度的定位设备和专业的安装工艺,确保传感器的安装位置精准无误,减少因安装偏差导致的测量误差。同时,定期对传感器进行校准和维护,利用标准量块对传感器的测量精度进行校验,及时发现并纠正可能出现的精度漂移问题。此外,通过对测量数据的实时采集和分析,运用先进的数据分析算法,对测量结果进行误差补偿和修正,有效提高了测量的准确性和可靠性 。


4.1.2 零部件装配应用

在汽车零部件装配环节,实现高精度定位是确保装配质量和效率的关键。以发动机缸体与缸盖的装配为例,这一过程对装配精度的要求极高,稍有偏差就可能导致发动机性能下降,甚至出现严重的质量问题。HCM 系列激光位移传感器在此发挥了重要作用。在装配过程中,将 HCM 传感器安装于装配机器人的末端执行器上,通过传感器实时测量缸体与缸盖的相对位置。由于 HCM 系列传感器具有高速采样和高精度的特性,其采样速度可达 5KHz,能够快速、准确地获取缸体和缸盖的位置信息 。

基于这些精确的测量数据,装配机器人能够依据预设的装配路径和精度要求,实现对缸体和缸盖的高精度定位和装配。与传统的装配方式相比,使用 HCM 系列传感器后,装配效率得到了显著提升。传统装配方式每小时可能只能完成 20 - 30 个部件的装配,而采用 HCM 系列传感器辅助装配后,每小时的装配数量可提高至 50 - 60 个,装配效率提高了一倍左右。同时,装配质量也得到了极大保障,废品率从原来的 5% 降低至 1% 以内,有效降低了生产成本,提高了产品质量和企业的市场竞争力 。


4.2 电子制造领域应用

4.2.1 芯片制造检测案例

在芯片制造这一高精度要求的领域,芯片尺寸、平整度等参数的精确测量对于保证芯片的性能和质量起着决定性作用。以某芯片制造企业为例,该企业在芯片制造过程中,针对芯片尺寸的测量,采用了 HCM 系列激光位移传感器。由于芯片的尺寸极为微小,对测量设备的精度要求极高,HCM 系列传感器的高精度特性正好满足了这一需求。在测量芯片的线宽时,其 0.05% F.S. 的线性精度能够精确测量出极细微的尺寸变化,确保芯片的电路设计符合要求,从而保证芯片的电学性能稳定可靠 。

对于芯片平整度的测量,同样依赖于 HCM 系列传感器的卓越性能。芯片的平整度直接影响到芯片与其他电子元件的连接效果和电气性能。通过将 HCM 传感器安装于高精度的检测平台上,对芯片表面进行逐点扫描测量。凭借其高分辨率和高精度的测量能力,能够准确检测出芯片表面的微小起伏和翘曲,即使是微米级别的平整度偏差也能被精准检测出来。在实际应用中,该企业通过使用 HCM 系列传感器,有效提高了芯片的制造质量,产品的良品率从原来的 80% 提升至 90% 以上,大大提高了企业的经济效益 。


4.2.2 电路板贴片检测

在电路板贴片生产过程中,贴片位置偏差和高度差异的检测是确保电路板质量的重要环节。以某电子制造企业的电路板贴片生产线为例,该生产线采用了 HCM 系列激光位移传感器进行贴片检测。在检测贴片位置偏差时,将 HCM 传感器安装于贴片设备的上方,使其能够对正在贴片的电路板进行实时监测。传感器通过发射激光束,测量激光束在电路板上的反射点位置,与预设的标准位置进行对比,从而精确计算出贴片的位置偏差 。

对于贴片高度差异的检测,HCM 系列传感器同样表现出色。由于不同类型的贴片元件高度可能存在差异,且高度的准确性直接影响到电路板的电气连接性能,因此需要对贴片高度进行严格控制。通过传感器测量激光束从发射到被贴片元件反射回来的时间,计算出贴片元件的高度。HCM 系列传感器的高精度测量能力使其能够准确检测出贴片高度的微小差异,有效避免了因贴片高度不一致而导致的虚焊、短路等问题。在实际生产中,使用 HCM 系列传感器后,电路板的贴片质量得到了显著提高,因贴片问题导致的次品率从原来的 3% 降低至 1% 以下,提高了生产效率和产品质量 。


4.3 包装行业应用

4.3.1 标签贴合检测案例

在自动化包装生产线上,标签贴合的质量直接影响到产品的外观和销售。以某食品包装企业的生产线为例,该企业在标签贴合环节面临着诸多挑战,如标签叠料、褶皱等问题,这些问题不仅影响产品的美观度,还可能导致消费者对产品质量产生质疑。为解决这些问题,企业引入了 HCM 系列激光位移传感器 。

HCM 系列传感器通过坚固的支架被稳定安装于标签传送带的正上方,当标签在传送带上快速移动经过传感器下方时,传感器开始发挥其强大的检测功能。由于标签厚度仅 0.5mm 左右,且材质轻薄,对检测设备的精度要求极高,而 HCM 系列传感器具有 0.1μm 的重复精度,能够精准测量出标签叠料以及褶皱所产生的高度差异。同时,内置的光斑提取算法使其对标签这种半透明反光材质也能实现稳定检测 。

在实际检测过程中,首先对单张标签的高度进行精确的阈值设定。当有叠料或褶皱的标签通过传感器下方时,其高度必然会超出预先设定的阈值范围。此时,HCM 系列传感器能够迅速、即时地输出信号,将叠料情况准确反馈给生产线的控制系统。控制系统接收到信号后,立即采取相应措施,如暂停生产线,通知操作人员进行处理,或者自动调整标签贴合设备,以确保后续标签的贴合质量。通过这种方式,有效保障了包装生产线的高效稳定运行,大大减少了因标签问题导致的产品次品率,提高了生产效率和产品质量 。


4.3.2 产品尺寸测量

在包装过程中,确保产品尺寸与包装尺寸的精准适配至关重要。以某电子产品包装企业为例,该企业生产的电子产品尺寸多样,对包装尺寸的要求极为严格。为了保证产品能够完美地装入包装中,同时避免因包装过大或过小而造成的资源浪费和运输不便等问题,企业采用了 HCM 系列激光位移传感器对产品尺寸进行精确测量 。

在测量过程中,将 HCM 传感器安装于产品输送线上的合适位置,当产品通过传感器时,传感器迅速发射激光束对产品的长、宽、高三个维度进行快速测量。凭借其高速采样速度和高精度测量能力,能够在短时间内获取准确的产品尺寸数据。在测量某款手机时,HCM 系列传感器可快速测量出手机的长度、宽度和厚度,测量精度可达 ±0.5mm,满足了对电子产品尺寸测量的高精度要求 。

基于这些精确的测量数据,企业能够根据产品的实际尺寸,精准地选择合适尺寸的包装材料,实现产品与包装的完美适配。这不仅有效减少了包装材料的浪费,降低了生产成本,还提高了产品的包装质量和运输安全性。同时,通过对产品尺寸的实时监测,能够及时发现生产过程中可能出现的产品尺寸偏差问题,为生产过程的质量控制提供了有力支持 。


五、HCM 系列发展趋势展望

5.1 技术创新趋势

5.1.1 更高精度与分辨率追求

在工业制造迈向高精度、高可靠性的进程中,对激光位移传感器的精度和分辨率的要求也水涨船高。未来,HCM 系列有望在这两方面实现重大突破。从技术原理上看,研究人员可能会进一步优化激光发射与接收系统,采用更先进的光学元件和信号处理算法,以减少测量误差。在激光发射端,或许会研发出更稳定、更精准的激光源,确保激光束的质量和稳定性。在信号处理方面,运用更高效的滤波算法和数据拟合技术,能够有效去除噪声干扰,提高测量数据的准确性 。

在具体应用场景中,以半导体制造为例,芯片制造工艺不断向更小的制程节点迈进,对激光位移传感器的精度要求达到了纳米级别。HCM 系列若能将精度提升至纳米级,分辨率达到亚纳米级,便能在芯片制造过程中,对芯片的线宽、间距等关键尺寸进行更为精确的测量和监控,从而显著提高芯片的良品率。在高端机械加工领域,对于精密零部件的加工精度要求极高,如航空发动机叶片的制造,HCM 系列更高的精度和分辨率,能够确保叶片的形状和尺寸符合严格的设计标准,提升发动机的性能和可靠性 。


5.1.2 智能化功能拓展

智能化是激光位移传感器未来发展的重要方向,HCM 系列也不例外。未来,HCM 系列将集成更多智能化功能,实现自适应测量便是其中之一。通过内置的智能算法,传感器能够实时感知被测物体的材质、形状、表面粗糙度等特性,并自动调整测量参数,以达到最佳的测量效果。在测量不同材质的工件时,传感器可根据材质的反射率自动调整激光的发射功率和接收灵敏度,确保测量数据的准确性和稳定性 。

数据分析功能也将得到极大拓展。HCM 系列可能会配备强大的数据分析模块,能够对大量的测量数据进行实时分析和处理。通过对数据的深度挖掘,不仅可以获取被测物体的尺寸、位置等基本信息,还能分析出物体的变化趋势、质量状况等深层次信息。在汽车制造的装配线上,通过对零部件装配过程中的测量数据进行分析,能够及时发现装配过程中的异常情况,如零部件的装配偏差超出允许范围,从而提前预警,避免出现质量问题。智能化的 HCM 系列还可与工业互联网深度融合,实现数据的远程传输和共享,为企业的智能化生产和管理提供有力支持 。


5.2 市场拓展方向

5.2.1 新兴行业渗透

随着新能源、航空航天等新兴行业的蓬勃发展,对高精度测量设备的需求呈现出爆发式增长,这为 HCM 系列带来了广阔的市场机遇。在新能源汽车领域,电池的生产和检测对测量精度要求极高。以锂离子电池为例,在电池极片的涂布过程中,需要精确控制涂层的厚度和均匀性,以确保电池的性能和安全性。HCM 系列凭借其高精度的测量能力,能够对极片涂层进行实时监测,及时发现涂层厚度的偏差并进行调整,从而提高电池的生产质量 。

在航空航天领域,飞行器零部件的制造和装配需要极高的精度和可靠性。HCM 系列可用于飞机发动机叶片的制造过程中,对叶片的形状、尺寸进行精确测量和检测,确保叶片的性能符合设计要求。在飞行器的装配环节,通过对零部件的位置和间隙进行精确测量,能够实现高精度的装配,提高飞行器的整体性能和安全性。为了更好地渗透这些新兴行业,应加强与相关企业的合作,深入了解行业需求,针对性地优化产品性能和服务,提高产品的市场适应性和竞争力 。


5.2.2 国际市场布局

在国际市场上,的 HCM 系列具备一定的竞争优势。其先进的技术和卓越的性能,使其在与国际品牌的竞争中不落下风。与基恩士、欧姆龙等国际知名品牌相比,HCM 系列在某些性能指标上甚至更具优势,且价格相对更为合理,具有较高的性价比。在一些对成本较为敏感的市场,HCM 系列有望凭借价格优势迅速打开市场 。

然而,国际市场的竞争也异常激烈,面临着诸多挑战。不同国家和地区有着不同的市场需求和标准,这就要求 HCM 系列产品能够满足多样化的标准要求。同时,国际品牌在全球范围内拥有广泛的销售网络和客户基础,需要花费大量的时间和精力来建立和拓展自己的销售渠道。为了实现国际市场的有效布局,应加强市场调研,深入了解不同国家和地区的市场需求、政策法规和竞争态势。根据市场调研结果,制定针对性的市场策略,加强品牌推广和营销,提高产品的知名度和美誉度。积极参与国际标准的制定,提升产品在国际市场的认可度和竞争力 。


六、结论与建议

6.1 研究结论总结

HCM 系列激光位移传感器凭借其卓越的技术优势,在市场中展现出强大的竞争力。其超精细动态调光技术、独特的光斑提取算法以及双光斑类型设计,使其在精度、稳定性和适应性方面表现卓越。在汽车、电子、包装等行业的广泛应用,有效提升了生产效率与产品质量,为企业降本增效提供了有力支持。作为国产激光位移传感器的杰出代表,HCM 系列不仅打破了国外品牌的技术垄断,更为国内传感器行业的发展注入了新的活力,推动了国产替代进程,在我国传感器产业发展中占据着举足轻重的地位 。


6.2 对企业发展建议

在技术研发方面,应持续加大投入,积极探索前沿技术,如量子光学在位移测量中的应用,力求在精度和分辨率上实现质的飞跃。同时,加强与高校、科研机构的合作,建立产学研一体化的创新体系,加速技术成果的转化 。

在市场拓展上,除了巩固现有市场份额,要进一步深耕新兴行业,针对新能源、航空航天等领域的特殊需求,定制化开发产品。在国际市场布局中,深入研究各国法规标准和市场特点,通过建立本地化团队、设立海外研发中心等方式,提升品牌的国际影响力 。

品牌建设也不容忽视,企业应加强品牌宣传,通过参加国际知名展会、发布高质量的技术白皮书等方式,提升品牌知名度。同时,注重产品质量和售后服务,以优质的产品和服务塑造良好的品牌形象 。


6.3 对行业发展展望

展望未来,国产激光位移传感器行业前景广阔。随着智能制造的深入推进,各行业对传感器的精度、速度、智能化程度等要求将不断提高。行业内企业需紧密围绕这些需求,加大技术创新力度,提升产品性能和质量。同时,在国家政策的大力支持下,加快国产化替代进程,逐步打破国外品牌的垄断局面。通过行业内企业的共同努力,推动国产激光位移传感器行业迈向更高水平,为我国制造业的高质量发展提供坚实的技术支撑,助力我国从制造大国向制造强国转变 。
