激光测振技术:旋转机械检测的核心手段

在旋转机械的运行过程中,振动情况直接关乎其性能与安全。激光测振动传感器凭借其独特优势,成为该领域不可或缺的检测利器。它采用非接触式测量,有效避免了对旋转机械的物理干扰,确保测量的精准性。其高精度的特性,能够捕捉到极其微小的振动变化,为故障诊断提供可靠依据。广泛的应用范围涵盖了电机、风机、轴承等各类旋转机械,在能源、化工、机械制造等众多行业都发挥着关键作用。通过实时监测振动数据,可及时发现潜在问题,预防设备故障,保障生产的连续性与稳定性,大大降低维修成本与停机风险。

工作原理:激光与振动的深度互动

激光测振技术:旋转机械检测的核心手段


激光测振动传感器基于激光多普勒效应工作。当激光照射到旋转机械的振动表面时,由于物体表面的振动,反射光的频率会发生多普勒频移。设激光源发射的激光频率为,物体表面振动速度为,激光波长为,则多普勒频移可由公式计算得出。通过精确测量多普勒频移,就能得到物体表面的振动速度,进而获取振动信息。
与传统测量原理相比,激光多普勒测振具有显著优势。传统的接触式测量方法,如压电式传感器,需要与被测物体直接接触,这不仅会对旋转机械的运行产生一定干扰,还可能因安装问题影响测量精度,而且在高速旋转或微小振动测量时,接触式传感器的响应速度和精度受限。而激光测振传感器采用非接触式测量,避免了对旋转机械的物理干扰,可实现高精度、宽频带的测量,适用于各种复杂工况下的旋转机械振动测量。

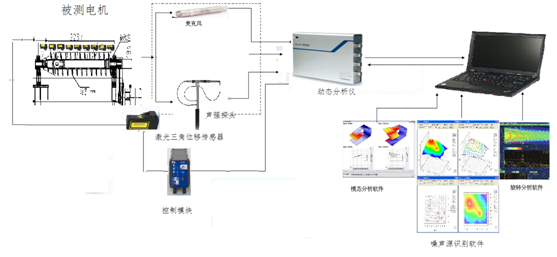

实验设置:精准测量的基石


(一)微型激光多普勒测振仪

在本次实验中,微型激光多普勒测振仪无疑处于核心地位。它以高度集成化硅光芯片为依托,具备非接触式测量的显著优势,能够在不干扰旋转机械正常运行的前提下,精准获取振动数据。其同步测量功能可实现多维度数据的同时采集,为全面分析旋转机械的振动特性提供了可能。高达 5M 的采样率以及卓越的非凡低频测试能力,使其在测量精度和频率范围上表现出色,无论是微小振动的捕捉还是低频信号的检测,都能游刃有余。内置的信号运算处理能力,可对采集到的数据进行实时处理与初步分析,数字输出和模拟信号输出的双重模式,既方便与现代数字化设备连接,也能与传统测量系统兼容,极大地拓展了其应用场景。例如,在某航空发动机叶片振动测试中,该测振仪能够精确测量叶片在高速旋转时的微小振动,其测量精度达到了纳米级别,为航空发动机的研发与性能优化提供了关键数据支持。

(二)某型号大型电机主轴

实验所采用的某型号大型电机主轴,是旋转机械的典型代表。电机主轴在旋转过程中的振动情况,直接反映了电机的运行状态与性能优劣。其转速、负载等运行参数的变化,会引发不同程度和特征的振动。通过对该电机主轴的测试,能够深入探究旋转机械在复杂工况下的振动规律,为同类设备的故障诊断、性能评估以及优化设计提供极具价值的参考依据。以某工业生产线上的大型电机主轴为例,其长时间高速运转,容易出现因轴承磨损、不平衡等问题导致的振动异常。对其进行振动测试,有助于及时发现潜在故障,避免生产事故的发生,保障生产线的稳定运行。

(三)信号在线监测及分析软件

信号在线监测及分析软件在整个实验过程中发挥着不可或缺的作用。它能够对微型激光多普勒测振仪采集到的原始信号进行实时采集、处理与分析,并以直观的可视化方式呈现结果。软件具备强大的功能,可对信号进行时域分析,如绘制振动波形,清晰展示振动幅度随时间的变化规律;进行频域分析,通过频谱图呈现振动频率成分及其幅值分布,从而精准确定振动的主要频率成分。在数据处理方面,软件可对采集到的数据进行滤波、降噪等操作,有效提高数据的质量与可靠性。同时,它还能对分析结果进行存储与管理,方便后续查询与对比。例如,在某风力发电机主轴振动监测项目中,该软件实时监测主轴振动信号,通过频域分析及时发现了因叶片共振引起的异常频率成分,为调整叶片角度、消除共振隐患提供了依据,确保了风力发电机的安全稳定运行。

测试步骤:步步为营的精准测量


(一)设备安装与调试

在安装微型激光多普勒测振仪时,需充分考量多方面因素,以确保测量的精准性与可靠性。安装位置的选择尤为关键,应优先选取能最大程度反映旋转机械振动特性的部位,通常为靠近轴承座或轴颈处。这是因为这些区域对振动较为敏感,能够更精准地捕捉到设备运行中的振动变化。在安装过程中,要全力保证传感器与被测物体表面垂直,且二者之间的距离在仪器规定的有效测量范围内。例如,在某机床主轴振动测试中,将传感器安装在距主轴轴颈 10 厘米处,且确保其与轴颈表面垂直,测量结果显示该位置能够有效反映主轴的振动情况,为后续的故障诊断与性能优化提供了可靠依据。
安装完成后,调试工作同样不容忽视。需对传感器的各项参数进行细致校准,如激光功率、频率等,以保障其处于最佳工作状态。同时,要对信号采集系统进行严格测试,检查信号传输是否稳定、无干扰,确保采集到的数据真实可靠。例如,在调试某激光测振仪时,发现激光功率略低于标准值,经调整后,测量精度显著提高,信号传输也更加稳定,有效避免了数据丢失与误差的产生。

(二)数据采集

数据采集参数的设定直接关乎测量结果的准确性与有效性。采样频率作为关键参数之一,应依据旋转机械的转速与振动频率范围进行科学设定。一般而言,采样频率需高于振动信号最高频率的 2 倍以上,以满足奈奎斯特采样定理,确保能够完整地捕捉到振动信号的细节变化。例如,对于一台转速为 1000rpm(约 16.7Hz)的电机,其振动频率通常在 0 - 100Hz 之间,此时可将采样频率设置为 200Hz 以上,如 250Hz,这样就能精准地采集到电机运行过程中的振动数据。

采集时间的确定则应以能够准确反映旋转机械的运行状态为原则,需综合考虑设备的启动、稳定运行及停止等各个阶段。在数据采集过程中,要对数据质量进行实时监控,密切关注是否存在噪声干扰、信号丢失等异常情况。一旦发现问题,应立即采取相应措施加以解决,如调整测量环境、检查设备连接等。例如,在采集某风机的振动数据时,发现采集到的数据存在明显的噪声干扰,经检查发现是附近有其他大型设备运行产生的电磁干扰所致。通过采取屏蔽措施,有效降低了噪声干扰,确保了采集到的数据质量可靠。

激光测振技术:旋转机械检测的核心手段

(三)数据分析与处理

采集到的原始振动数据往往包含大量复杂信息,需要借助有效的数据分析与处理方法,提取出能够准确反映旋转机械振动特征的关键信息。频谱分析是一种广泛应用且极为有效的方法,它能够将时域信号转换为频域信号,从而清晰地展现出振动信号的频率成分及其幅值分布。通过频谱分析,可以精准确定旋转机械振动的主要频率成分,进而为深入分析振动产生的原因提供有力依据。例如,对某大型电机的振动数据进行频谱分析后,发现存在一个明显的峰值频率为 50Hz,经进一步排查,确定是由于电机供电电源的频率波动导致电机振动异常。

在进行频谱分析时,常用的算法公式包括快速傅里叶变换(FFT)。设采集到的时域信号为 ,采样频率为 ,采样点数为 ,则经过 FFT 变换后的频域信号 可通过以下公式计算:

激光测振技术:旋转机械检测的核心手段

结果分析:数据背后的机械秘密

激光测振技术:旋转机械检测的核心手段

(一)频谱分析

频谱分析在旋转机械振动研究中具有极为重要的地位。通过对采集到的振动信号进行频谱分析,能够将时域信号转换为频域信号,从而清晰地呈现出信号的频率成分及其幅值分布情况。这有助于深入探究振动的内在本质,精准识别振动的来源与特征。
在本次实验中,经频谱分析后发现该电机主轴跳动主要成分的频率为 9.88Hz 和 49.95Hz。其中,9.88Hz 的频率可能对应着电机主轴的旋转频率,这表明主轴在旋转过程中存在一定程度的周期性振动。而 49.95Hz 的频率则可能与电机的某些内部结构特性相关,例如电机的绕组分布、铁芯结构等因素引发的振动。这些特定频率的出现,为进一步分析电机主轴的运行状态提供了关键线索。例如,若 9.88Hz 频率成分的幅值过大,可能暗示着主轴存在不平衡现象,这会导致电机在运行过程中产生较大的振动和噪声,降低电机的效率和使用寿命。此时,需要对主轴进行动平衡校正,以消除或减小这种不平衡带来的不良影响。而 49.95Hz 频率成分的异常变化,则可能预示着电机内部结构存在松动、磨损或其他故障隐患,需要进一步深入检查和维修。
为了更直观地展示频谱分析的结果,以下是一个简单的频谱图示例(此处仅为示意,实际频谱图会根据具体数据绘制):
频率(Hz)
幅值(dB)
9.88
30
49.95
15
从这个示例频谱图中可以看出,9.88Hz 频率处的幅值相对较高,表明该频率成分在振动信号中占据主导地位,对电机主轴的振动影响较大。

(二)跳动量计算

主轴跳动量是衡量电机主轴运行稳定性的重要指标。它的计算基于测量数据与相关公式,对于准确评估电机性能具有关键意义。

根据相关理论,主轴跳动量的计算可采用特定的公式。设激光测振仪测量得到的位移信号为 ,则跳动量 可通过以下公式计算:

激光测振技术:旋转机械检测的核心手段

其中, 为测量时间, 为位移信号 在测量时间 内的平均值。
在本次实验中,已知该电机主轴的跳动量分别为 47.95um 和 7.235um。其中,47.95um 的较大跳动量可能会对电机的性能产生多方面的影响。例如,它会使电机在运行过程中产生较大的机械应力,加速轴承、轴颈等部件的磨损,缩短这些部件的使用寿命。同时,较大的跳动量还会导致电机的振动加剧,从而影响电机的输出稳定性,使电机的转速波动增大,降低电机的工作效率。此外,振动还可能引发电机的电磁噪声增加,对周围环境产生噪声污染,并且在一些对振动要求较高的应用场景中,如精密加工设备、光学仪器等,会严重影响设备的加工精度和测量准确性。
而 7.235um 的跳动量相对较小,但也不容忽视。虽然它对电机性能的影响相对较弱,但在长期运行过程中,仍可能逐渐累积,导致电机性能逐渐下降。因此,对于这一跳动量,也需要持续关注并进行定期监测,以便及时发现潜在问题并采取相应措施。

应用实例:多领域的成功实践


(一)某高校教学用主轴跳动实验实例

在高校的机械工程相关专业教学中,主轴跳动实验是一项重要的实践教学内容。传统的测量方法往往存在精度不高、操作复杂等问题,而微型激光多普勒测振仪的应用为教学带来了显著的提升。
在某高校的实验中,学生们使用微型激光多普勒测振仪对机床主轴的跳动进行测量。通过精确设置测量参数,如采样频率为 500Hz,采集时间为 30 秒,成功获取了主轴在不同转速下的振动数据。经分析发现,在主轴转速为 1000rpm 时,跳动量为 20.5um,且主要频率成分集中在 8.5Hz 和 45.2Hz。
这一实验结果不仅让学生们直观地了解了主轴的振动特性,还通过对比理论计算与实际测量结果,加深了对机械振动理论的理解。例如,在学习机械动力学课程时,学生可以根据测量得到的主轴振动数据,分析其与理论模型的差异,从而更好地掌握机械系统的振动规律。同时,该实验还培养了学生的实践操作能力和数据分析能力,为他们今后从事机械工程相关领域的工作或研究奠定了坚实的基础。

(二)某家电企业电机轴承振动测试实例

在家电行业中,电机的性能和可靠性直接影响产品的质量和用户体验。某知名家电企业为了提升产品质量,对其生产的电机轴承进行了振动测试,采用了微型激光多普勒测振仪。
在测试过程中,针对不同型号的电机轴承,分别设置了相应的测量参数。对于转速较高的空调压缩机电机轴承,采样频率设置为 1kHz,采集时间为 60 秒;对于转速相对较低的风扇电机轴承,采样频率为 500Hz,采集时间为 45 秒。测试结果显示,部分空调压缩机电机轴承在运行过程中出现了异常振动,其跳动量达到了 35.6um,主要频率成分在 12.8Hz 和 55.3Hz,经分析是由于轴承内部的滚珠磨损导致。
通过对测试结果的深入分析,企业能够及时发现电机轴承存在的潜在问题,并采取相应的改进措施,如优化轴承结构设计、提高加工精度、改进润滑方式等。这不仅有效提高了产品的质量和可靠性,降低了产品的故障率和售后维修成本,还增强了企业在家电市场的竞争力。据统计,该企业在应用激光测振技术进行电机轴承振动测试后,产品的故障率降低了 25%。售后维修成本减少了 30%,为企业带来了显著的经济效益。

(三)基于微型激光多普勒测振仪的某电机厂主轴振动跳动量测试实例

在电机生产制造过程中,主轴的振动情况是衡量电机质量的关键指标之一。某电机厂为了确保产品质量,提高生产效率,引入了微型激光多普勒测振仪对主轴振动跳动量进行测试。
在实际生产线上,该电机厂对不同批次、不同规格的电机主轴进行了批量测试。例如,对于一款功率为 5kW 的电机主轴,在转速为 1500rpm 时,通过测振仪测量得到其跳动量为 18.3um,主要频率成分包括 7.5Hz 和 38.9Hz。根据测试结果,企业对生产工艺进行了优化调整,如加强了主轴的加工精度控制、提高了装配质量等。
经过一段时间的改进后,再次进行测试发现,主轴的跳动量明显减小,平均降低了 30% 左右,且电机的运行稳定性和可靠性得到了显著提高。这不仅减少了因主轴振动问题导致的产品次品率,提高了产品的合格率和优质品率,还缩短了产品的生产周期,提高了生产效率。同时,由于产品质量的提升,企业在市场上的声誉和品牌形象得到了进一步巩固,为企业赢得了更多的市场份额和客户订单,带来了可观的经济效益。

技术优势与局限性:全面认识激光测振

激光测振技术:旋转机械检测的核心手段

(一)技术优势

激光测振动传感器具有诸多显著优势,使其在旋转机械测试领域脱颖而出。
其超高的精度堪称一大亮点,能够精准地测量到极其微小的振动幅度,甚至可达到纳米级别。这对于那些对振动要求极为苛刻的高精度设备,如精密加工机床、光学仪器等,意义非凡。在半导体制造过程中,芯片加工设备的振动幅度必须被严格控制在极小范围内,激光测振传感器能够提供精确到纳米级的振动测量数据,确保芯片加工的精度与质量。
非接触式测量方式是其另一大重要优势。这种方式避免了传统接触式测量可能对被测物体造成的附加质量影响以及物理损伤。在测量脆弱的航空航天部件,如轻质复合材料叶片时,不会因接触而改变叶片的振动特性,从而保证了测量结果的真实性与可靠性。对于高速旋转的机械部件,如涡轮发动机转子,非接触测量也消除了因接触带来的摩擦和磨损风险,提高了测量的安全性和稳定性。
激光测振传感器还拥有宽频带响应的特性,能够覆盖从低频到高频的广泛振动频率范围。无论是大型机械的低频振动,还是小型高速设备的高频振动,它都能准确捕捉并分析。在风力发电机的测试中,既能检测到叶片旋转产生的低频振动,也能监测到齿轮箱等部件高速运转时的高频振动,为全面评估风力发电机的运行状态提供了丰富的数据支持。
此外,传感器具备快速的数据采集与处理能力,可实时输出振动信号,便于及时掌握旋转机械的运行状况,实现对设备状态的实时监测与故障预警。在工业生产线上,一旦设备出现异常振动,激光测振传感器能够迅速察觉并发出警报,帮助工作人员及时采取措施,避免设备进一步损坏,减少生产损失。其良好的方向性和抗干扰性能,使得在复杂的工业环境中,仍能准确地测量目标物体的振动,不易受到外界环境因素的干扰,确保了测量数据的稳定性和可靠性。

(二)局限性

尽管激光测振动传感器具有众多优势,但在实际应用中,也面临着一些局限性。
在复杂环境下,如存在强电磁干扰、高温、高湿度、高粉尘等恶劣条件时,激光测振传感器的性能可能会受到影响。在钢铁厂的高温轧钢车间,高温和强粉尘环境可能导致激光的传播受到干扰,使测量精度下降。在这种情况下,需要采取特殊的防护措施或对测量环境进行优化,以确保传感器的正常工作。
对于某些特殊材料或表面特性的物体,激光的反射特性可能不理想,从而影响测量效果。例如,对于表面粗糙度极高、颜色极深或对激光有强烈吸收特性的材料,激光的反射信号可能会很微弱,导致难以准确测量振动参数。在测量黑色橡胶材质的减震部件时,可能会因激光反射率低而出现测量困难的情况,此时可能需要对物体表面进行特殊处理或更换测量方法。
激光测振传感器的成本相对较高,无论是设备的采购成本,还是后期的维护与校准成本,都可能成为一些用户在选择时的考虑因素。对于一些预算有限的小型企业或对成本较为敏感的项目,高昂的价格可能会限制其广泛应用。而且,激光测振技术相对复杂,对操作人员的专业知识和技能要求较高,需要经过专门的培训才能熟练掌握和操作仪器,这也在一定程度上限制了其普及程度。

结语与展望:激光测振的未来之路


激光测振动传感器在旋转机械测试中具有至关重要的地位和广泛的应用价值。通过本文的详细阐述,我们深入了解了其工作原理、实验设置、测试步骤、结果分析以及应用实例等方面的内容。在旋转机械的运行过程中,激光测振技术能够精准地监测振动情况,为设备的故障诊断、性能评估和优化设计提供了可靠的依据,有效保障了生产的连续性、稳定性和安全性,降低了维修成本和停机风险。
然而,我们也清楚地认识到激光测振技术仍存在一些局限性。在复杂环境下,如强电磁干扰、高温、高湿度、高粉尘等恶劣条件中,传感器的性能会受到影响;对于某些特殊材料或表面特性的物体,激光的反射特性不理想,可能导致测量效果不佳;此外,较高的成本以及对操作人员专业知识和技能的高要求,也在一定程度上限制了其广泛应用。
展望未来,随着科技的不断进步与创新,激光测振技术有望取得新的突破与发展。在技术研发方面,科研人员将持续努力,致力于提高传感器的性能,增强其在复杂环境下的适应能力,优化激光与不同材料表面的相互作用,以提升测量的准确性和可靠性。同时,降低成本、简化操作将成为重要的研究方向,这将有助于推动激光测振技术在更广泛领域的普及与应用。例如,通过采用新型材料和制造工艺,有望降低传感器的制造成本;开发更加智能化、自动化的测量系统,降低对操作人员专业技能的要求,使更多企业和用户能够受益于这项技术。
在应用拓展方面,激光测振技术将在更多新兴领域发挥重要作用。如在新能源汽车、智能制造、生物医学工程等领域,随着设备的智能化和高精度化需求不断增加,激光测振技术将为这些领域的设备研发、生产制造和运行监测提供强有力的支持。在新能源汽车中,可用于电机、电池等关键部件的振动监测,优化其性能和寿命;在智能制造领域,能够实现对生产线上各种设备的实时状态监测和故障预警,提高生产效率和产品质量;在生物医学工程中,可应用于生物医学仪器的振动检测,以及对人体生理振动的研究等。
激光测振技术在旋转机械测试领域已经取得了显著的成果,未来其发展前景广阔。我们期待随着技术的不断完善与创新,激光测振技术能够在更多领域大放异彩,为推动各行业的技术进步和发展做出更大的贡献。
