产品名称：

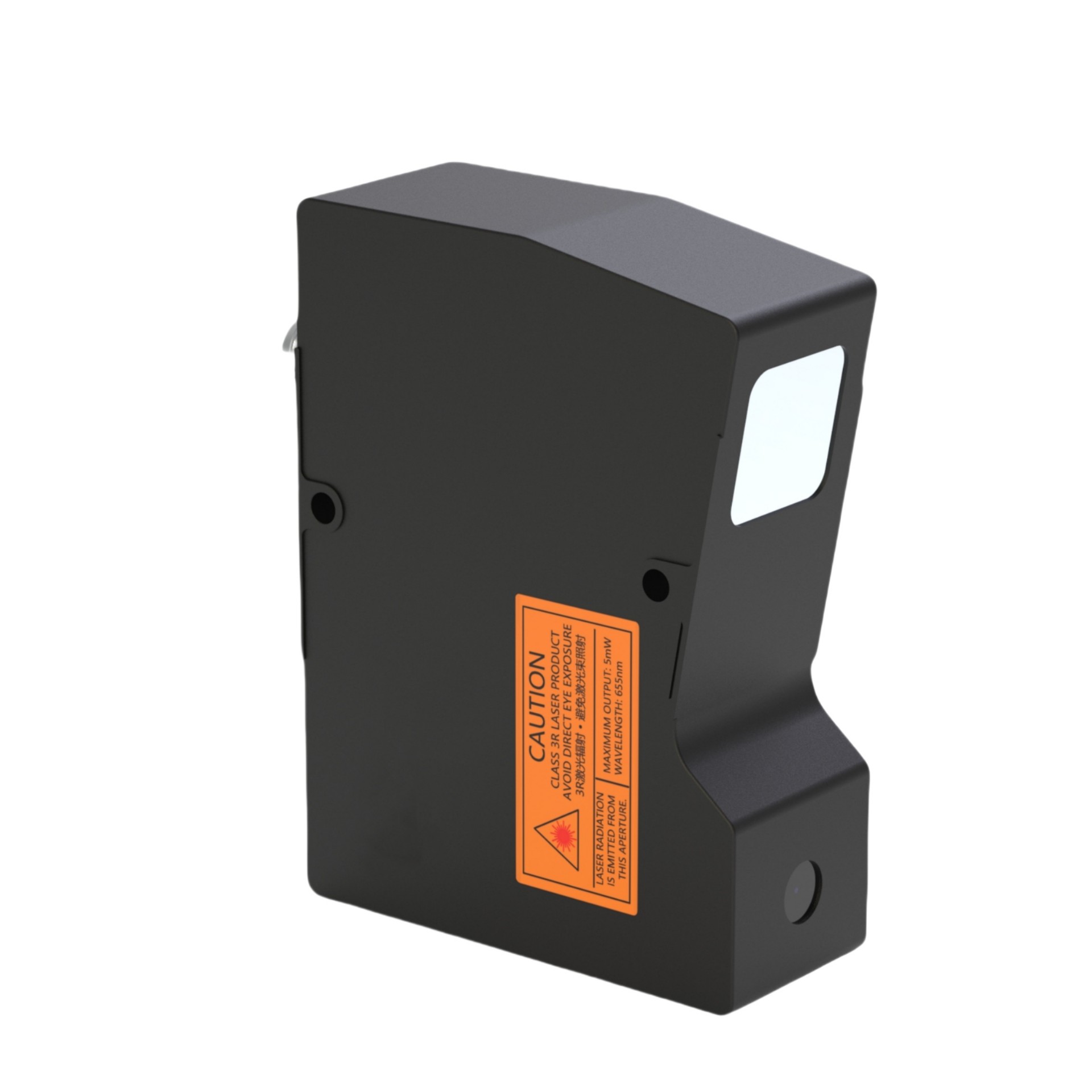

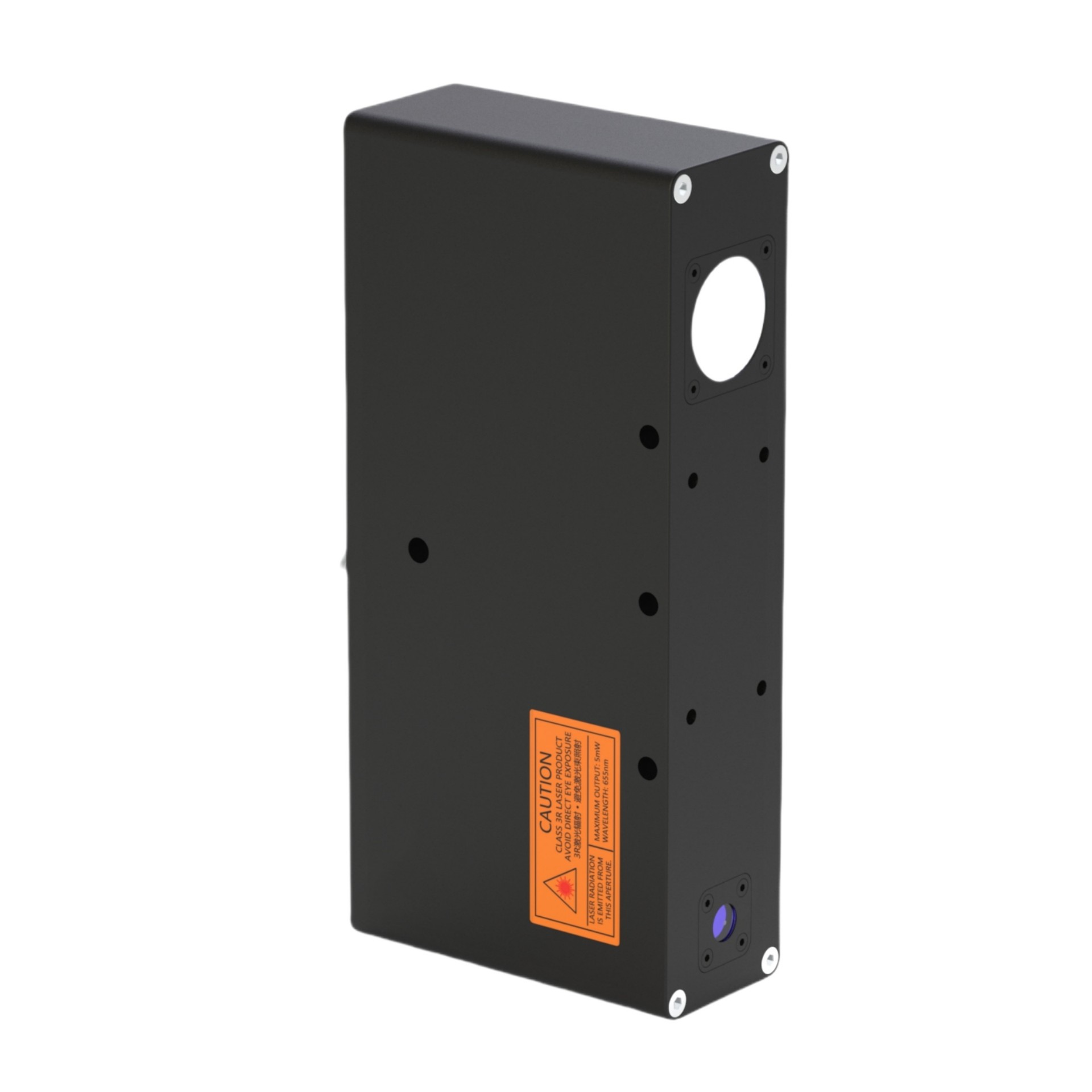

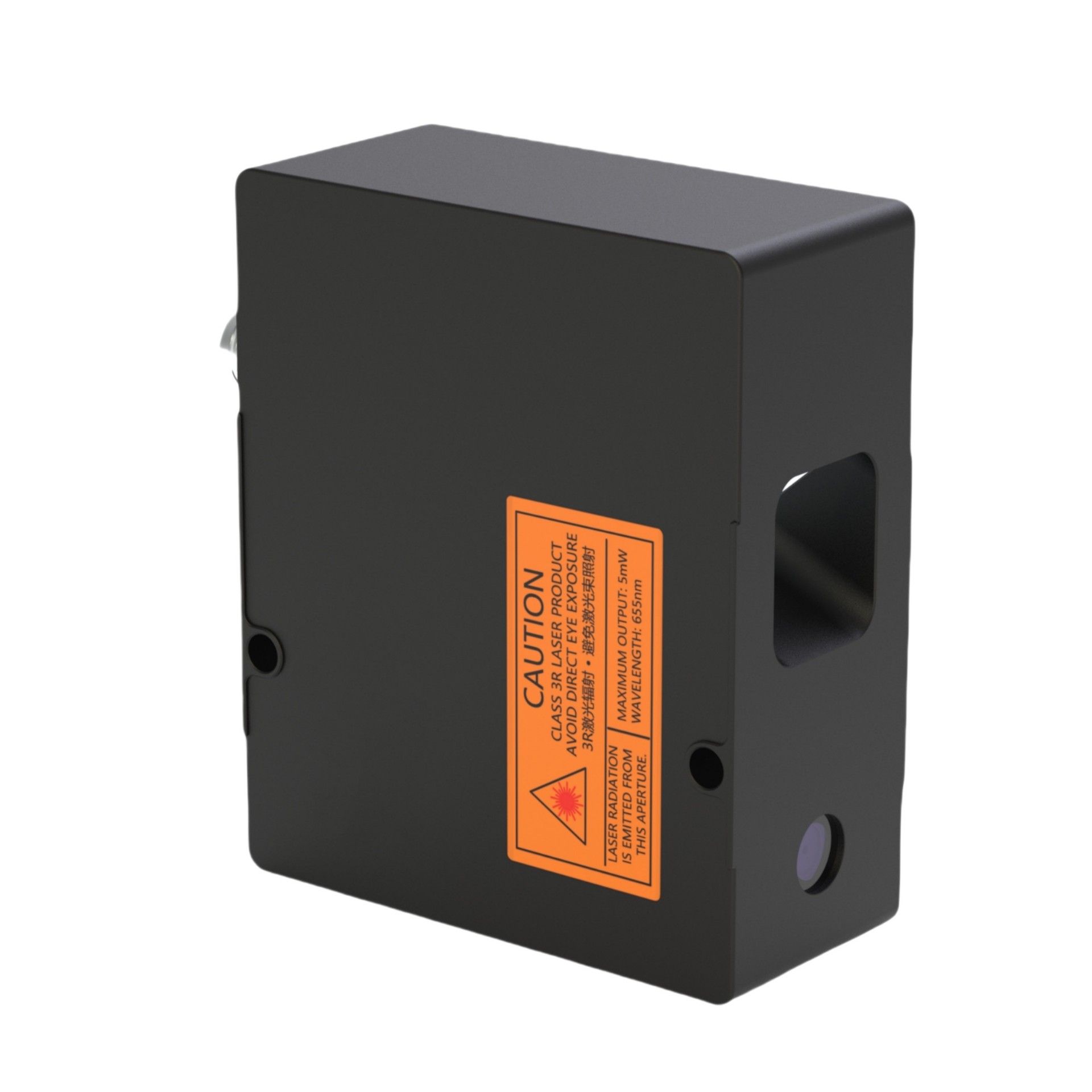

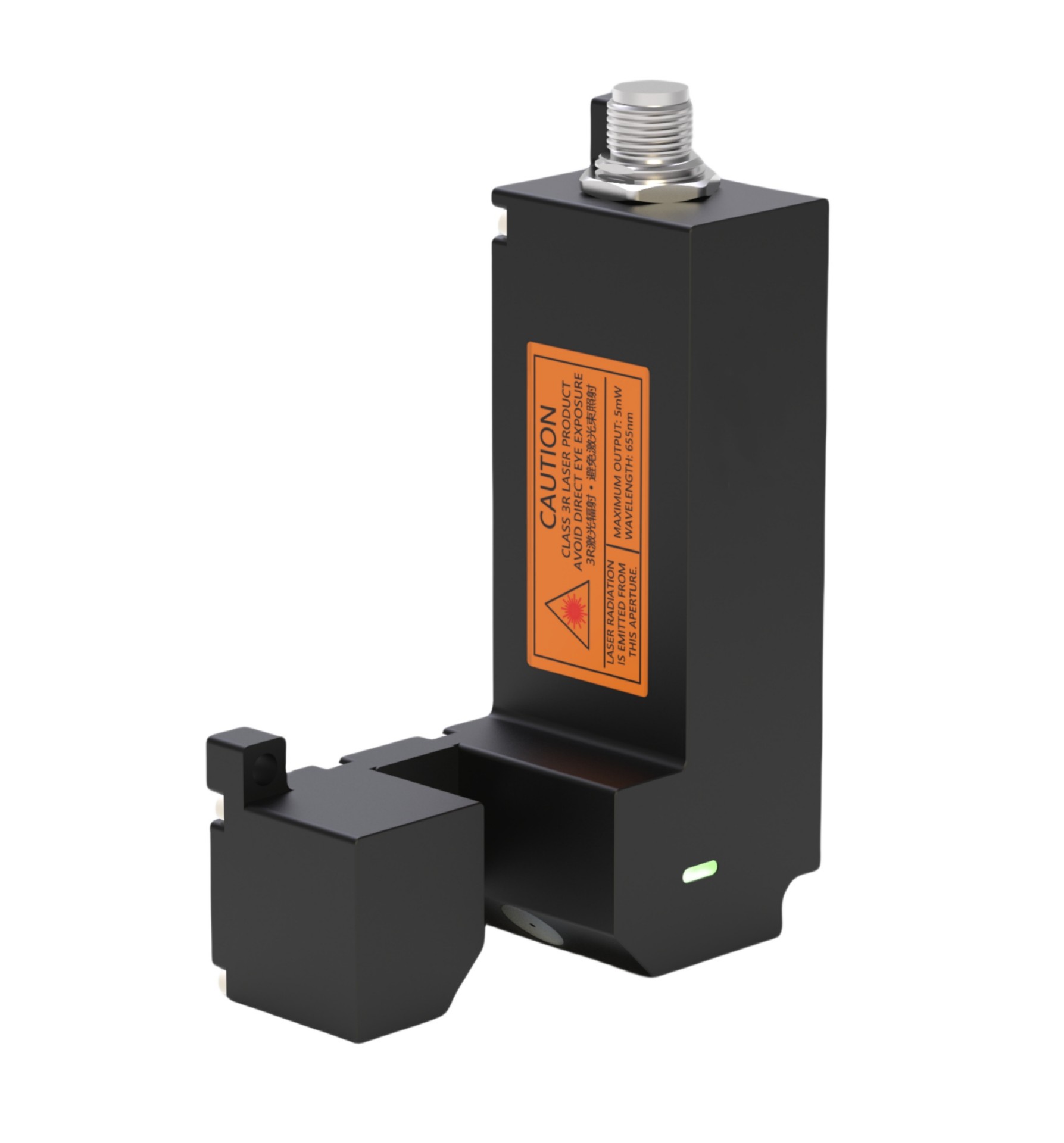

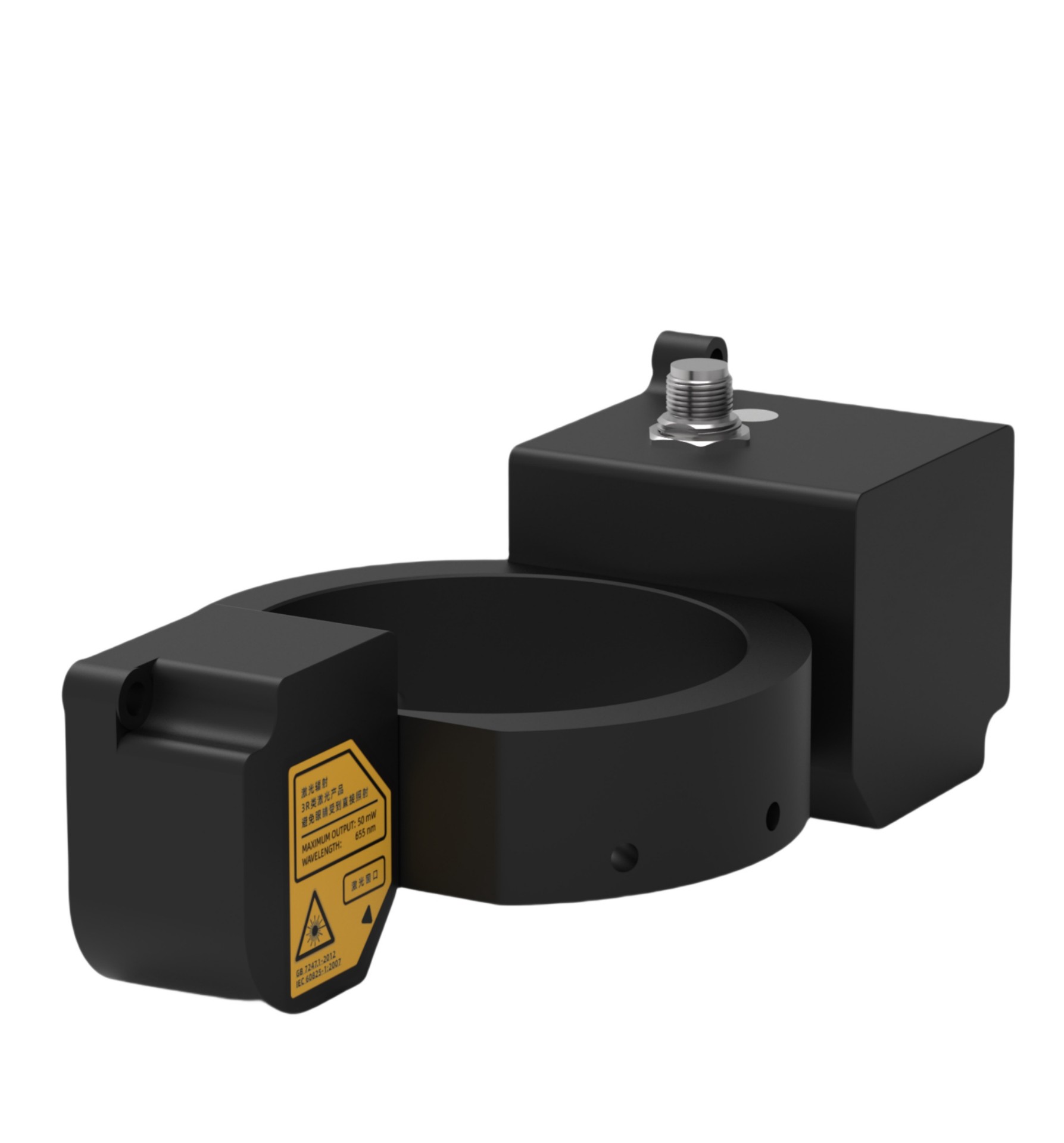

高速高精度激光位移传感器LTP系列可替代keyence基恩士LK-G系列

上市日期： 2021-04-20

高韧性线缆，配备至机器人时也可放心使用。

完全符合 IP67 标准的连接器，在潮湿或粉尘较多的现场环

境中也可放心使用，传感头也完全符合 IP67 标准。

光量自动调节功能，有效提高光亮调整的灵敏度，自动根据

不同被测物的反光度调节激光亮度范围。

定制物镜可将不规则的光束消除，同时将畸变的影响降至最

低，大幅提高测量系统的线性精度。

Detail

细节展示

>高速高精度激光位移传感器 LTP系列

>LTP激光以太网系列使用手册_V0.1.0.9 资料下载

高速高精度激光位移传感器LTP系列可替代keyence基恩士LK-G系列

Top / 精选推荐

1nm重复精度的白光干涉测厚仪

发布时间: 2023 - 12 - 09

10kHz的超快采样速度LT-ITS采用了高亮度的彩色光源、高效率的光学镜组和高灵敏度的电子器件，能够实现行业领先的采样速度，从而帮助客户提高测量效率和加快产线的节拍。+20nm的超高线性精度独立设计的高空间分辨率的白光干涉光学探头，能够带来极为出色的线性特性。基于干涉原理的测厚探头，无原理层面引入的非线性因素，只需要考虑光谱分析过程中的非线性误差。1nm的超高重复精度采用高灵敏度、高信噪比的元器件，同时在探头中实现内部信号数字化，大大减小了噪声干扰。同时基于干涉的测厚方式能够大大提高传感器对外部扰动的抑制能力。

Details
带可见红色指引光的5Mhz高频激光测振传感器

发布时间: 2021 - 09 - 06

基于调频连续波（FMCW）的相干接收原理，高精度的测距。实现微米级的远距准确测距。通过集成光学原理实现超高精度的测量硅基光电集成技术，一体化的光学封装技术，实现半导体激光器和探测器集成统一光学传感模组。非凡的抗干扰性和稳定性不受材质颜色、环境光等干扰同轴测量无死角轻量、便携无需控制器、放大器等，只一个传感器即可测量。数字化可与多个开放式现场网络兼容。检测不受限通过物体的表面反射或遮光量进行检测，可检测大多数物体（玻璃、金属、塑料、木料及液体等）。长距离高功率传感器，轻松进行长距离检测。非接触采用激光非接触测量方法，对被测设备无任何影响且不会产生接触划痕。寿命较长，无需进行维护。同轴回光支持狭小空间间隙检测。高精度小光斑可精确检测小微型物体。稳定检测根据工件设置最优的激光发射功率以及增益。

Details
光谱共焦位移传感器/同轴光位移传感器LT-C系列可替代基恩士CL-3000系列

发布时间: 2021 - 08 - 12

更小的测量盲区更高精度的尺寸及位移复现能力高灵敏度光学非接触测量多膜层/多层玻璃测厚能力同轴式测量配置，避免了激光三角传感器的角度限制，缩小测量盲区，适合复杂细微结构（如深沟槽结构等）的测量。针对光谱共焦位移传感器研制开发的HC-CC物镜采用近十片镜片，能够实现最小10微米的成像光斑，同时提高测量线性精度。针对光谱共焦位移传感器定制开发的杂散光抑制优化光谱仪以及高亮度彩色激光光源，都能够大幅提高传感器的测量灵敏度，能够对表面返回的极弱的光强（如薄膜等透明物体）完成测量。光谱共焦传感器适合各种材料的测量，并能确保对不同材料的测量性能，同时支持多膜层/胶合玻璃的多层厚度测量。抗干扰模块化探头安装于测量现场的探头是纯光学器件，通过光纤与控制器连接，因此可以避免现场电磁干扰对测量精度的影响。探头口径可以设计到Φ10mm以下，适合并排布置进行多个关键位置的测量。同时探头可以设计到±60°的测量角度，满足曲面玻璃的测量

Details
高速高精度激光位移传感器LTP系列可替代keyence基恩士LK-G系列

发布时间: 2021 - 04 - 20

高韧性线缆，配备至机器人时也可放心使用。完全符合 IP67 标准的连接器，在潮湿或粉尘较多的现场环境中也可放心使用，传感头也完全符合 IP67 标准。光量自动调节功能，有效提高光亮调整的灵敏度，自动根据不同被测物的反光度调节激光亮度范围。定制物镜可将不规则的光束消除，同时将畸变的影响降至最低，大幅提高测量系统的线性精度。

Details

About Us

关于泓川科技

专业从事激光位移传感器，激光焊缝跟踪系统研发及销售的科技公司

中国 · 无锡 · 总部地址：无锡新吴区天山路6号

销售热线：0510-88155119

图文传真：0510-88152650

Working Time

我们的工作时间

周一至周五：8：00-18:00

周六至周日：9:00-15:00

Shown 企业秀 More

1

浅谈条码阅读器的冗余功能作用

2022 - 12 - 05

今天我们讨论的是条码阅读器的性能冗余，高性能条码阅读器有哪些优势呢？有时在使用中条码阅读器在调试时。不能很好的对准。或者条码阅读器在使用一段时间后出现故障和校准错误。纸箱和包裹也可能出现大幅度变形或者倾斜。或者定义范围不合适。或者超出质量标准，甚至有时还会达到，没有达到标准的class a，条码标准。例如条码印刷不清晰或者褪色。在所有的这种条件情况下，我们的条码阅读器的性能冗余就派上用场了。条码阅读器达到参数限制时。通常需要性的目的，也就是说即使阅读条件不在标准范围内，足够高的读取质量也能解决这个问题。即使在极端条件下，我们专门开发的光学和模拟电子装置也能可靠读取条码信息。我给大家演示一下，在这个简单的装置中，条码阅读器通过以太网连接到PC，可以使用web对口激活调节模式，然后通过图表显示质量，如果条码印刷质量较好，清洁角度高达±30度，也能保证实现可靠性，但您可以看到我们产品的检测范围远远超过低级的限制。我们将这个产品功能，称为性能荣誉，该功能可以实现非常高的录取质量和应用可靠性。您在应用中遇到哪些问题呢？请联系我们。
2

关于光谱共焦位移传感器的暗校准（DARK）的步骤方式

2024 - 01 - 21

光谱共焦位移传感器是一种利用光谱干涉测量物体位移和形变的高精度测量设备。为了确保测量的准确性和稳定性，暗校准（DARK）操作的执行及其有效掌握是至关重要的。首先，我们需要明确什么时候需要进行暗校准。主要场景包括系统重新连接、环境温度变动10℃以上以及传感器图像出现异常跳动起伏等情况。对于这些情况，都建议重新进行暗校准操作，以修正任何可能的误差。暗校准操作的具体流程如下：1. 清洁光纤：在开始进行暗校准之前，务必要清洁光纤端，以消除灰尘和油脂的干扰。这是因为这些杂质会反射光线，增加背景光的影响。2. 插牢光纤：正确并且稳固地连接光纤，避免由于连接处的反射，导致背景光的增强。3. 遮挡**：在执行暗校准时，需要使用深色物体对**进行完全遮挡，避免环境光的干扰。如果环境没有强光源，只需将被测物体移出测量范围，就可以进行暗校准。4. 执行暗校准：完成上述流程后，便可进行暗校准操作。若暗校准效果不理想，需要重新检查并确保光纤清洁和连接正常。5. 温度变化时重新暗校准：由于环境温度的改变可能影响光源的亮度，因此当温度变化超过10℃时，应重新进行暗校准，以保证准确性。除此之外，某些厂商如立仪、基恩士及普雷茨特Mini型等采用了优化设计，通过将耦合器外置或使用棱镜耦合器以及收发光纤分离的方案，能有效降低接口污染对背景光的影响，提升传感器性能和稳定性。总的来说，暗校准是光谱共焦位移传感器获取准确稳定...
3

高速高精度激光位移传感器在音响振动频率测量中的应用实例

2023 - 12 - 08

随着科技的不断发展和进步，传感器技术得到了广泛的应用，尤其是在音响设备的振动频率测量方面。为了解决传统多普勒激光振动测量仪在成本上的投入问题，我们引入了一种低成本且高精度的解决方案--我们的高精度高速激光位移传感器LTP080系列。LTP080系列是一款卓越的激光位移传感器，它具有最高160K赫兹的采样频率，可以轻松处理100赫兹以下的低频振动测量。这使得它非常适合在音响设备的振动频率测量中使用。首先，必须将激光位移传感器准确地定位在音响设备的振动部分。然后，启动传感器进行数据采集。传感器将会收集音响设备振动的位移数据，这些数据通过微积分运算计算得出速度信息。然后，再对速度数据进行二次微积分运算，便可获取加速度信息。这样，我们便可以通过经济的方式获得音响设备的振动速度和加速度信息，无需购买昂贵的多普勒激光振动测量仪。值得注意的是，这种测量方式并不完美。它需要通过数学运算将位移数据转换为速度和加速度信息，并且对于高频振动测量可能存在局限性。然而，正是这种方法的低成本和高精度特性，使其在音响设备振动频率测量方面发挥了非凡的作用。此外，激光位移传感器还有其他一些优点，例如强大的抗干扰能力，可以适应各种环境条件，包括高温、低温、湿热等环境，以及不受照射材料、颜色及表面粗糙度的影响等。总的来说，LTP080系列高速激光位移传感器在音响设备的振动频率测量中的应用，提供了一种经济实惠且准确的解决...
4

电容式传感器的基本原理与特性

2022 - 12 - 05

今天我们来讲一下电容式传感器的原理，首先什么是电容传感器呢？电容传感器主要是一种开关传感器，可以检测活动区附近的材料因为这些材料会影响电场。现在您可以通过一些简短的动画进行了解。电容式传感器的主要优势，他们完全不受材料的颜色，表面特性的影响。在某些条件下甚至可以透壁检测。并且对空气中的污染物不灵敏，例如灰尘，另外重要的一点是，他们工作是完全不受任何类型背景光的影响。那么在使用电容式传感器时应该考虑哪些方面呢？首先要考虑的是所检测物体的湿度或者尺寸可能发生变化。还需要考虑一些典型的开关频率。当然您还需要关注激光位移传感器之间的距离。最重要的一点是激光位移传感器开关距离以及特定材料的绝缘常量。关于电容式传感器，我们还需要来了解哪些其他方面呢？它有三个主要的应用领域，首先是容量控制，这里可以看到一个简单的图片，也是包装行业的一个事例，图中的两个传感器底部和顶部各有一个。可用于检测罐装高度的高位和低位，从而开始和停止估计流程，另外一个主要应用领域是内装物控制在这个图片里，你可以看到典型的就是检测牛奶或者一些食品的人，物体内部包装的产品的容量，检测各个包装中是否存在冲突，这里电容式传感器的用处是最后一个应用是主要应用在状态控制，图中的只是可以看到这里是通过太阳能行业的一个示例，来了解电...
5

高精度激光位移传感器在桥梁结构监控中的关键应用

2024 - 01 - 21

保障桥梁的安全运行与结构稳定性是城市交通安全的重要链接，而高精度激光位移传感器正是完成此项任务的关键装备之一。在桥梁结构监测中，它们凭借其非接触式高精度测量原理，对桥梁的位移、变形、振动等关键参数进行实时监测，为桥梁健康管理提供重要依据。首先，在桥梁的挠度和变形监测中，激光位移传感器扮演着非常重要的角色。通过将传感器安装在结构的关键位置，可以实时地观察并记录桥梁的挠度、沉降和扭曲等变化情况，这些数据能够提供对桥梁健康状况的即时反馈，帮助维修人员及时发现并对异常变形现象进行处理。其次，激光位移传感器还能作为振动监测工具，为桥梁的刚度和自然频率评估提供重要依据。该传感器通过测量桥梁的振频、振型和振幅等参数，可以生成宝贵的结构振动数据。在桥梁出现异常振动现象时，它们可以实时检测并发出预警信号，为桥梁维护人员提供对策指引，确保桥梁的安全使用。最后，激光位移传感器在桥梁结构损伤检测与诊断中也展现出重要的价值。通过对激光位移传感器采集到的振动信号进行分析，可以提取出桥梁的频率响应函数和模态特征等关键信息。进一步地，这些特征可以与桥梁设计时的标准特征进行对比，以检测桥梁是否存在损伤或疲劳等问题。这也使得激光位移传感器能够在桥梁微小的结构变化初始阶段就进行预警和诊断，从而帮助维护人员采取及时的维修或加固措施，有效延长桥梁的使用寿命。总体来看，高精度激光位移传感器在桥梁结构监控中起关键作用。无论是挠...
6

激光位移传感器应该怎样选择

2020 - 09 - 14

现如今在很多的行业里面都离不开激光位移传感器的应用，因为这种特殊激光位移传感器特点‍是能够对长度以及方位等来进行高精度的准确测量，而且用起来简便且很耐用所以受到了无数用户们的认可。而面对市场上众多的激光位移传感器品牌用户们究竟该怎么去选择呢？一、根据需要测量的目标结构与材质进行选择激光位移传感器虽然有着强大的测量功能，但是对于测量的目标结构与材质也是有着相应的需求的，因为激光位移传感器的测量过程是需要一个完整三角光路的，如果被测量目标的表面凹入不平就会造成三角光路无法形成，这样的话自然也就无法顺利的得到测量数据了。如果被测量目标的表面吸光这样也是无法形成完整三角光路进而无法完成测量工作的，因此用户们在选择激光位移传感器产品之时应着重考虑到这些问题才行。二、根据参数指标的实际要求进行选择激光位移传感器如今在制造业内有着很多的应用特别是对电子行业更是如此，而在选择这种产品时也应当根据具体所需的参数指标的来进行针对性选择才行。事实上这里所说的参数及指包含的面比较广比如说分辨率还有测量的速率等，因为对零部件生产的要求越是精密那么对它的要求也自然要更高也只有这样才能生产制造出真正的好产品。虽然激光位移传感器功能众多在生产过程当中的重要性是很明显的，但是在选择激光位移传感器的时候还是不能盲目应当遵循着上述这两个方面的原则，只有这样才能在众多的激光位移传感器品牌当中顺利地找到更能够满足自身实际需...
7

光伏压延玻璃厚度监测中光谱共焦传感器的应用案例

2023 - 12 - 08

现代科技日新月异的发展，为我们带来了种种便利。光伏产业就是其中的一员。压延玻璃作为光伏电池板的关键材料，其厚度的精确控制直接影响到电池板性能。然而，传统的手动检测方法难以满足高精度测量的需要，光谱共焦传感器的出现彻底改变了这一问题。光谱共焦传感器，顾名思义，它利用光谱学原理和共焦技术，实现对物体的高精度，迅速，无损检测。在压延玻璃的生产过程中，我们可以使用它进行厚度的实时监测。具体步骤如下：首先，我们应该注意的是，由于压延玻璃两面的表面状态不同，一面平整光滑，另外一面则是由无数微小的半球面拼接而成。因此，在进行光学测量时，我们需要遵循激光的透光原理，从平整表面那一侧打光。这样做可以确保我们获得的数据稳定而准确。其次，由于压延玻璃在生产过程中可能会出现轻微的抖动，因此，我们需要选择具有较大测量范围的光谱共焦传感器，以弥补生产过程中的这种不确定性。一般来说，压延玻璃的厚度在2-3.5mm之间，因此我们尽量选用量程大于8mm的传感器。最后，光谱共焦传感器具有良好的穿透性能和大角度检测能力。我们可以通过检测透明物体的正反两面，以此来获取压延玻璃的厚度值。同时，由于其可以进行大角度测量，所以，即使玻璃表面存在凹凸不平的情况，也能得出稳定、准确的测量结果。本案例给我们展示了科技与生产的完美结合，使得生产过程更加精细，更加高效。我们有理由相信，随着科技的不断进步，未来生产出的光伏压延玻璃将更加完...
8

突破精度极限：LTC100光谱共焦位移传感器——国产高精度测量的新标杆30nm精度

2024 - 11 - 20

在当今精密制造与检测领域，对微小尺寸变化的精确测量需求日益增长。特别是在半导体制造、微纳加工、光学元件检测等高端应用中，对测量误差的严格要求往往达到纳米级。面对这一挑战，国内自主研发的LTC100光谱共焦位移传感器以其卓越的性能脱颖而出，不仅实现了30nm以下的测量误差，还保证了光斑直径小于2μm，为高精度测量领域树立了新的国产标杆。技术亮点：超高精度测量：LTC100采用先进的光谱共焦技术，通过精确控制光源发射的多波长光束与被测物体表面反射光之间的干涉现象，实现位移的高精度测量。其核心算法通过复杂的光谱分析与相位解调技术，有效消除了环境干扰和系统误差，确保测量误差稳定控制在30nm以下。微小光斑设计：传感器内置的精密光学系统采用高数值孔径物镜，结合优化的光束整形技术，实现了小于2μm的光斑直径，使得在微小结构或特征上的测量成为可能，显著提高了测量的空间分辨率。测试数据与算法公式：LTC100的性能验证基于严格的实验室测试与现场应用反馈。以下为其关键测试数据：线性度：在0-10mm测量范围内，线性偏差小于±5nm，确保测量的稳定性和可靠性。重复性：连续测量同一位置100次，标准差小于10nm，证明其高重复性和一致性。分辨率：理论上可达0.1nm，实际测量中受环境因素影响，但依旧保持在1nm左右，远超行业平均水平。核心算法公式简述如下：d=2λ0⋅2πΔϕ其中，d为被测位移...

Popular Tags

热搜词

本周热门搜索：

激光位移传感器

激光测距传感器

光谱共焦位移传感器

激光测振动传感器

Message 最新动态

突破精度极限：LTC100光谱共焦位移传感器——国产高精度测量的新标杆30nm精度 2024 - 11 - 20 在当今精密制造与检测领域，对微小尺寸变化的精确测量需求日益增长。特别是在半导体制造、微纳加工、光学元件检测等高端应用中，对测量误差的严格要求往往达到纳米级。面对这一挑战，国内自主研发的LTC100光谱共焦位移传感器以其卓越的性能脱颖而出，不仅实现了30nm以下的测量误差，还保证了光斑直径小于2μm，为高精度测量领域树立了新的国产标杆。技术亮点：超高精度测量：LTC100采用先进的光谱共焦技术，通过精确控制光源发射的多波长光束与被测物体表面反射光之间的干涉现象，实现位移的高精度测量。其核心算法通过复杂的光谱分析与相位解调技术，有效消除了环境干扰和系统误差，确保测量误差稳定控制在30nm以下。微小光斑设计：传感器内置的精密光学系统采用高数值孔径物镜，结合优化的光束整形技术，实现了小于2μm的光斑直径，使得在微小结构或特征上的测量成为可能，显著提高了测量的空间分辨率。测试数据与算法公式：LTC100的性能验证基于严格的实验室测试与现场应用反馈。以下为其关键测试数据：线性度：在0-10mm测量范围内，线性偏差小于±5nm，确保测量的稳定性和可靠性。重复性：连续测量同一位置100次，标准差小于10nm，证明其高重复性和一致性。分辨率：理论上可达0.1nm，实际测量中受环境因素影响，但依旧保持在1nm左右，远超行业平均水平。核心算法公式简述如下：d=2λ0⋅2πΔϕ其中，d为被测位移...

在测量被透明物体覆盖的目标时，环境照明补偿和透视测量是如何帮助提高测量准确性的？ 2024 - 03 - 05 在测量被透明物体覆盖的目标时，环境照明补偿和透视测量是提高测量准确性的重要手段。这些技术的应用，在智能手机等电子设备的制造过程中，具有至关重要的作用。首先，让我们来探讨一下环境照明补偿的作用。在生产线环境中，照明条件往往并不稳定，这会对测量精度产生严重影响。环境照明补偿技术通过自动调整传感器参数，以补偿外部光照条件的变化，使得测量系统能在不同的照明条件下都能保持稳定的测量性能。这就使得我们在测量被透明物体（如手机屏幕）覆盖的目标时，能够得到更为准确的结果。其次，透视测量技术则能够解决透明物体对测量造成的干扰。由于透明物体会让部分光线穿过，使得传统的测量技术难以准确捕捉目标的位置和形状。而透视测量技术则能够通过特殊的光学设计和算法处理，使得传感器能够“看透”透明物体，直接对其背后的目标进行测量。这样，我们就可以在不接触目标的情况下，对其进行准确的测量。在智能手机等电子设备的制造过程中，这两种技术都有着广泛的应用。例如，在手机屏幕的生产过程中，环境照明补偿技术可以帮助我们确保屏幕在各种光线条件下都能显示清晰。而透视测量技术则可以用于测量手机屏幕下的各种元器件，如触摸屏、摄像头等，确保它们的位置和尺寸都符合设计要求。此外，这两种技术还可以结合使用，以提高测量的精度和效率。例如，我们可以先使用透视测量技术确定目标的位置，然后使用环境照明补偿技术对其进行精确测量。这样，我们不仅可以得到更准确...

激光三角测量法是如何实现对透明物体测量的？折射率校正在这个过程中起到了什么作用？ 2024 - 03 - 05 激光三角测量法：精确测量透明物体的科技新突破在精密测量领域，激光三角测量法已成为一种非常重要的技术手段。这种测量方法尤其适用于透明物体的测量，因为它可以有效地解决透明物体测量中的诸多难题。本文将详细介绍激光三角测量法的原理、步骤，以及折射率校正在此过程中所起到的关键作用。一、激光三角测量法的原理激光三角测量法是一种基于光学三角测量原理的非接触式测量方法。其基本原理是：半导体激光器发出的激光束照射在目标物体上，接收器透镜聚集目标物体反射的光线并聚焦到感光元件上。当目标物体与测量设备之间的距离发生改变时，通过接收器透镜的反射光的位置也会相应改变，光线聚焦在感光元件上的部分也会有所不同。通过精确测量这些变化，就可以得出目标物体的位移、形状等参数。二、激光三角测量法的步骤设定参照距离：首先，需要设定一个参照距离，即在此距离下，激光束与感光元件之间的位置关系已知且稳定。照射激光：然后，通过半导体激光器发出激光束，照射在待测的透明物体上。接收反射光：接收器透镜会聚集从透明物体反射回来的光线，并将其聚焦到感光元件上。分析数据：当透明物体移动或形状发生变化时，反射光在感光元件上的位置也会发生变化。通过精确分析这些变化，就可以得出透明物体的位移、形状等参数。三、折射率校正的作用在测量透明物体时，一个关键的问题是需要考虑光的折射现象。由于透明物体的折射率与空气不同，光线在从空气进入透明物体时会发生折射...

查看更多》
