产品名称：

汽车零件内孔内管壁缺陷激光检测系统
上市日期： 2024-11-24

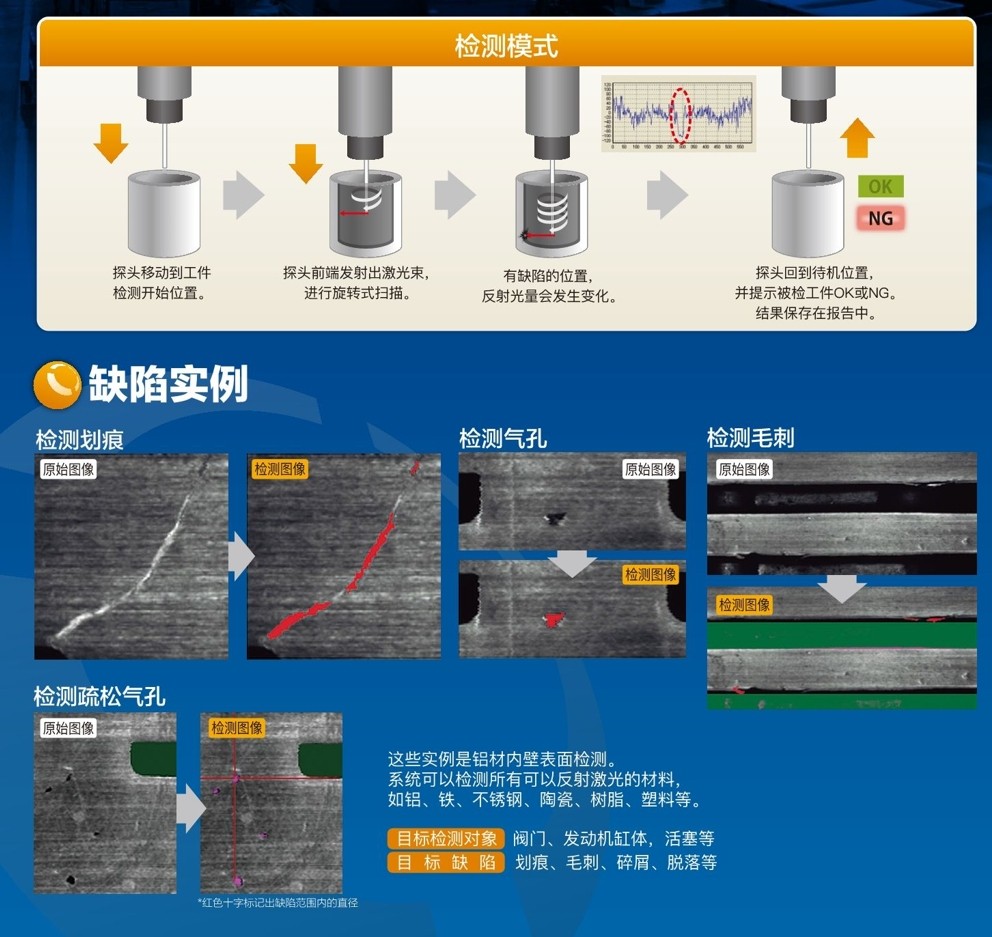

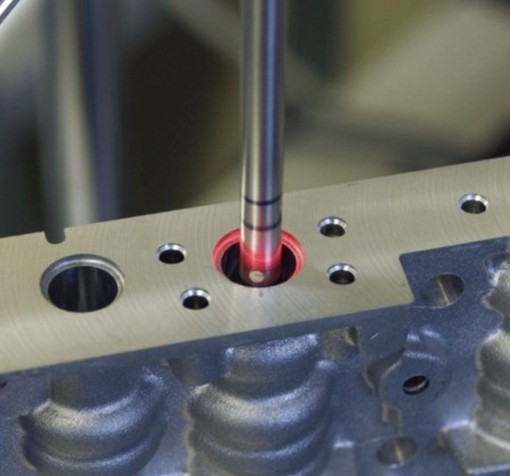

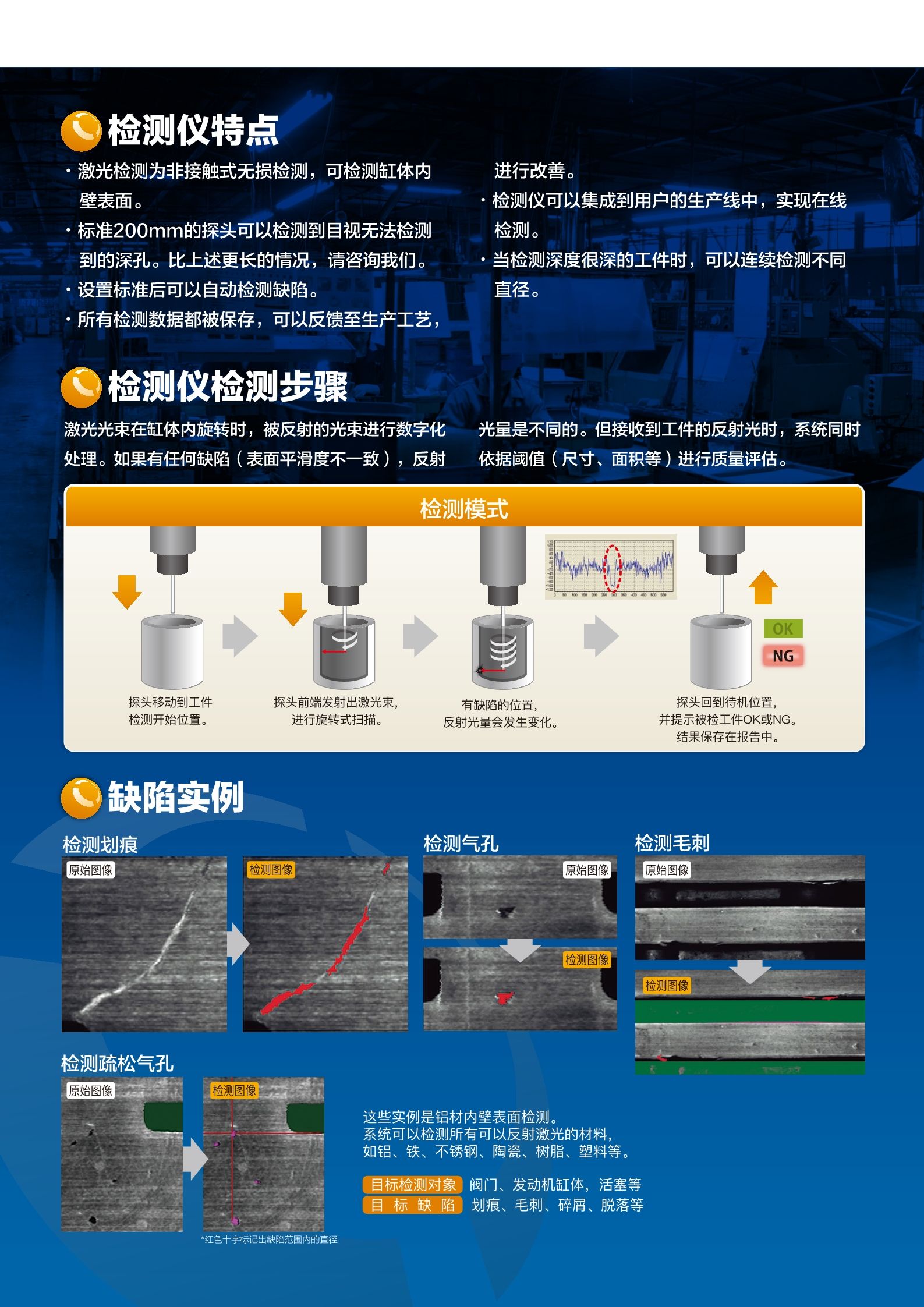

・ 激光检测为非接触式无损检测，可检测缸体内壁表面。

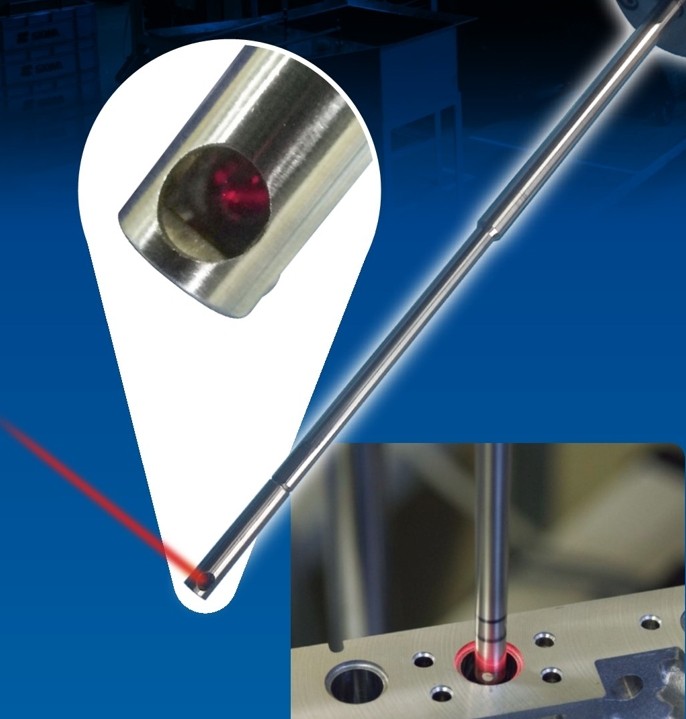

・ 标准200mm的探头可以检测到目视无法检测到的深孔。比上述更长的情况，请咨询我们。

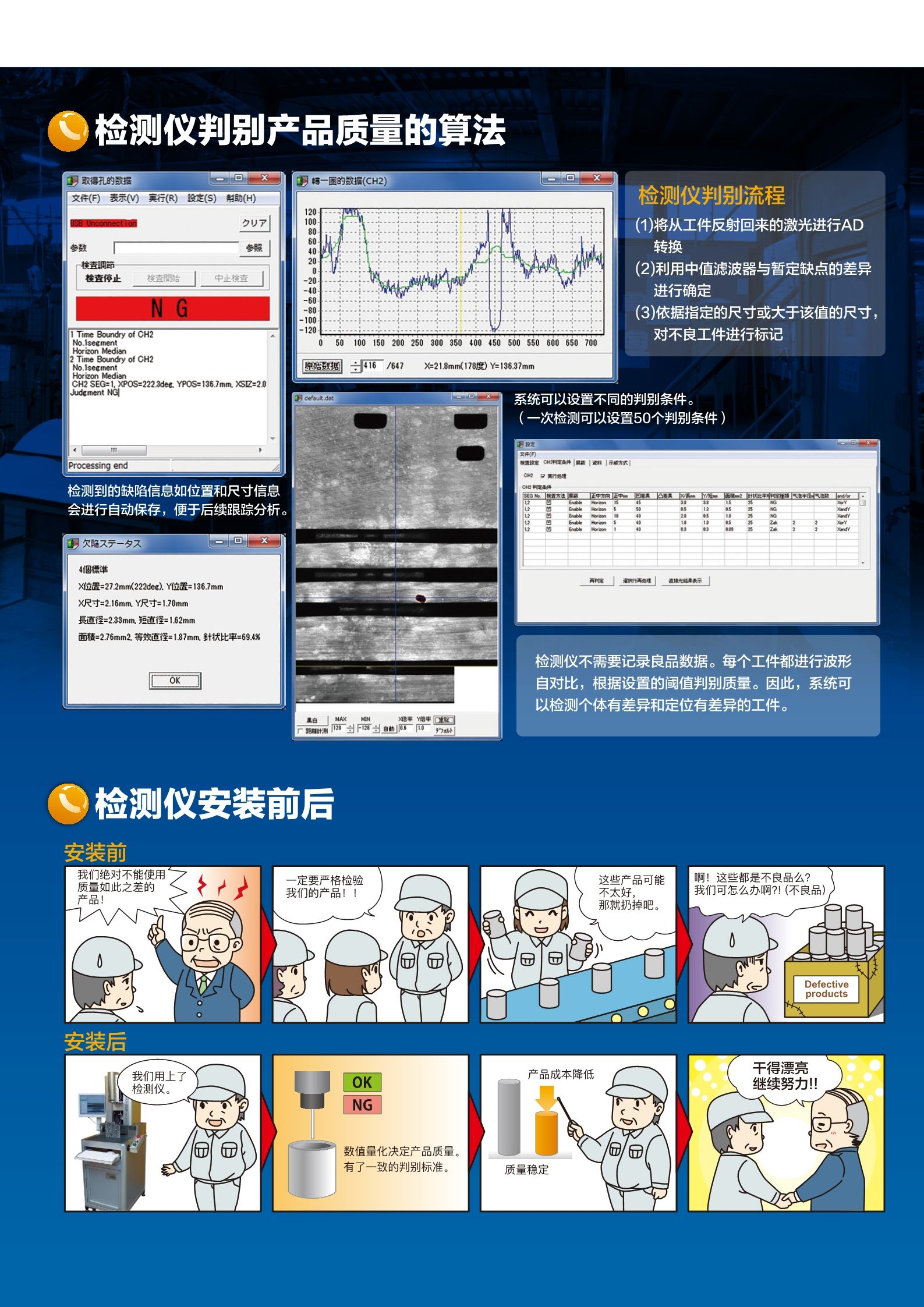

・ 设置标准后可以自动检测缺陷。
・ 所有检测数据都被保存，可以反馈至生产工艺，进行改善。

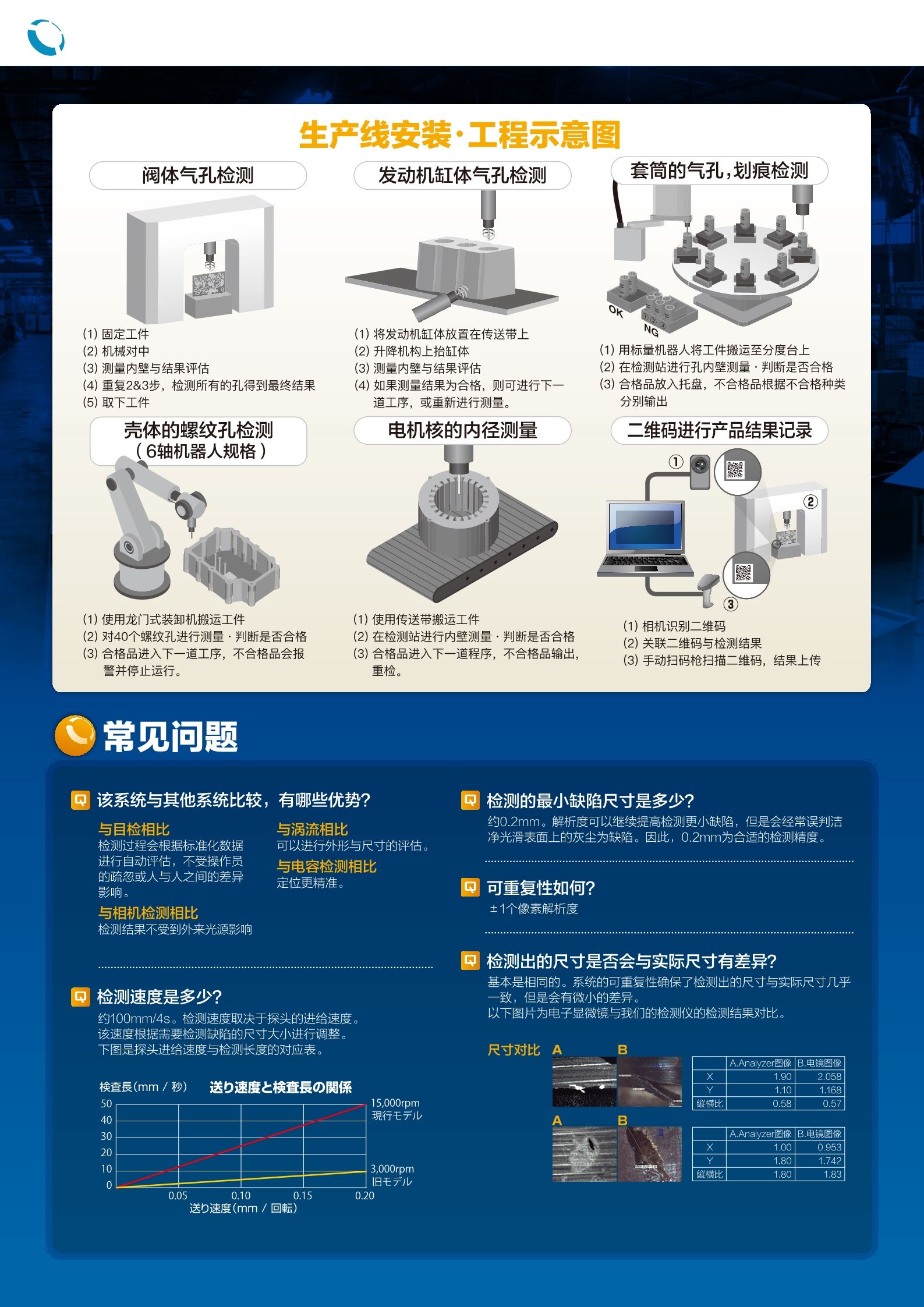

・ 检测仪可以集成到用户的生产线中，实现在线检测。
・ 当检测深度很深的工件时，可以连续检测不同直径。

Detail
细节展示

汽车零件内孔内管壁缺陷激光检测系统

汽车零件内孔内管壁缺陷激光检测系统

汽车零件内孔内管壁缺陷激光检测系统

汽车零件内孔内管壁缺陷激光检测系统

汽车零件内孔内管壁缺陷激光检测系统

汽车零件内孔内管壁缺陷激光检测系统
