在现代汽车安全系统中，安全气囊作为关键被动安全部件，其性能直接关系到乘客的生命安全。安全气囊弹出部分的切槽设计对于其快速、准确地展开至关重要。切槽的深度和宽度必须严格控制，以确保在碰撞发生时，安全气囊能够按照预期路径迅速充气展开，提供有效保护。本文将深入探讨如何利用HL-8200系列2D/3D线激光位移传感器，以非破坏性方式实现对安全气囊切槽深度的精准测量，确保每一枚安全气囊均符合严格的质量标准。

一、技术背景与挑战

安全气囊切槽通常呈现V字型，深度为2.5mm，宽度为3.5mm，这种精细结构要求检测手段必须具备极高的精度和稳定性。传统的显微镜切片检测方法虽然能够提供一定的测量精度，但属于破坏性检测，无法对全部产品进行全数检测，且效率低下，难以满足大规模生产线的质量控制需求。因此，探索一种高效、非破坏性的全数检测方案显得尤为重要。

二、HL-8200系列线激光位移传感器简介

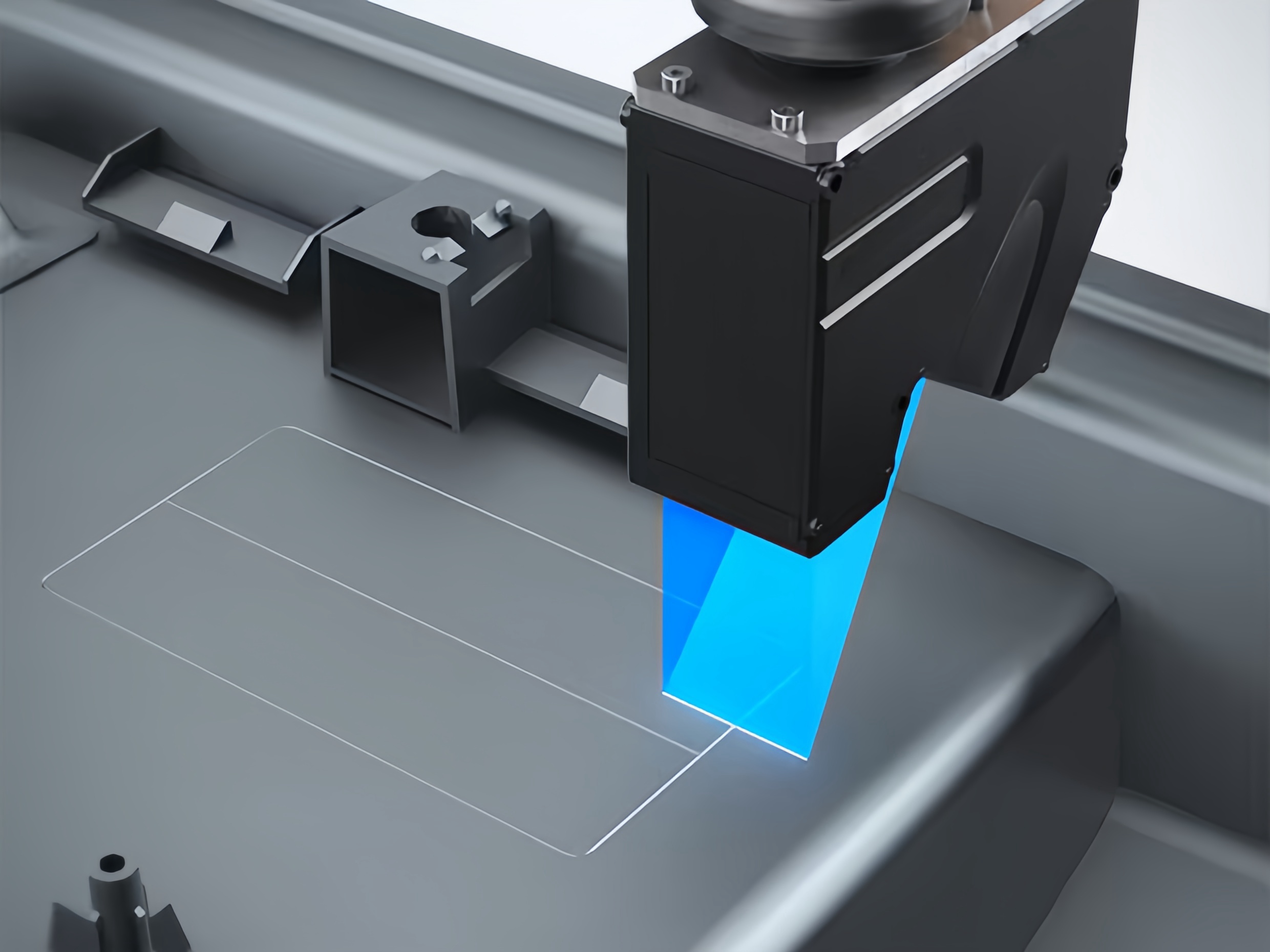

HL-8200系列线激光位移传感器采用先进的激光三角测量原理，能够在非接触状态下实现对物体表面形貌的高精度测量。该系列传感器支持2D或3D扫描，具备0.02mm的测量精度，完全满足安全气囊切槽深度检测的要求。其高速扫描能力和强大的数据处理能力，使得全数检测成为可能。

三、测量步骤与方法原理

1. 测量准备

• 设备校准：首先，对HL-8200系列传感器进行校准，确保测量数据的准确性。

• 样品定位：将待测安全气囊放置在专用夹具上，确保切槽区域正对传感器扫描路径。

• 参数设置：根据切槽尺寸，设置传感器的扫描范围、分辨率及采样频率等参数。

2. 数据采集

• 激光扫描：启动传感器，激光束沿预设路径扫描安全气囊切槽区域，同时记录激光束与切槽表面反射光线的位置差异。

• 数据收集：传感器内置的数据处理单元实时收集扫描数据，生成反映切槽形貌的三维点云图。

3. 数据处理与分析

• 点云处理：利用专业软件对采集到的点云数据进行滤波、去噪等预处理，提高数据质量。

• 特征提取：通过算法识别切槽的V字型特征，计算其深度、宽度等关键尺寸。

• 精度评估：将测量结果与预设标准（深度2.5mm±0.02mm，宽度3.5mm±0.02mm）进行对比，评估切槽尺寸是否合格。

4. 结果输出与反馈

• 自动判定：系统根据评估结果自动判定切槽尺寸是否合格，并生成检测报告。

• 数据追溯：对于不合格产品，记录其详细信息，便于后续追溯与分析。

四、技术优势与效果评估

• 非破坏性检测：避免了传统切片检测对产品的破坏，保证了产品的完整性和可重用性。

• 高精度测量：0.02mm的测量精度确保了检测结果的可靠性，有效降低了误判率。

• 高效全检：高速扫描能力支持全数检测，大幅提高了生产效率和质量控制水平。

• 数据可视化：生成的三维点云图和检测报告直观展示了切槽形貌和尺寸信息，便于技术人员快速分析问题。

通过应用HL-8200系列线激光位移传感器，安全气囊制造商能够实现对切槽深度的精准、高效、非破坏性检测，为提升产品质量、保障行车安全提供了有力支持。随着技术的不断进步，类似的高精度检测方案将在更多领域展现出其独特的价值。
