一、行业痛点与技术创新

在微电子、精密光学等领域，工件表面段差检测的精度要求已突破亚微米级（±0.5μm以内）。以某微型轴承沟槽检测为例，沟槽宽度仅0.2mm，深度公差±1μm，传统方案因采样密度不足和环境振动干扰导致误判率高达15%。泓川科技基于LTP080U超宽光斑激光位移传感器，结合高频动态扫描算法，实现了纳米级数据密度与抗干扰实时处理的突破性方案。

二、高速扫描与数据采集策略

1. 超高速采样与光斑优化

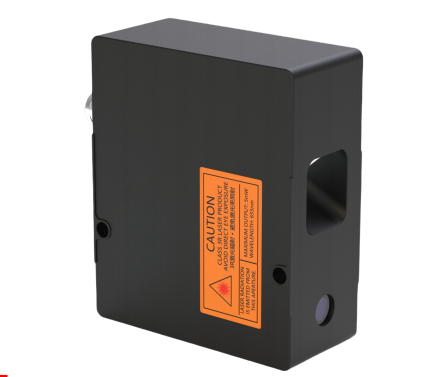

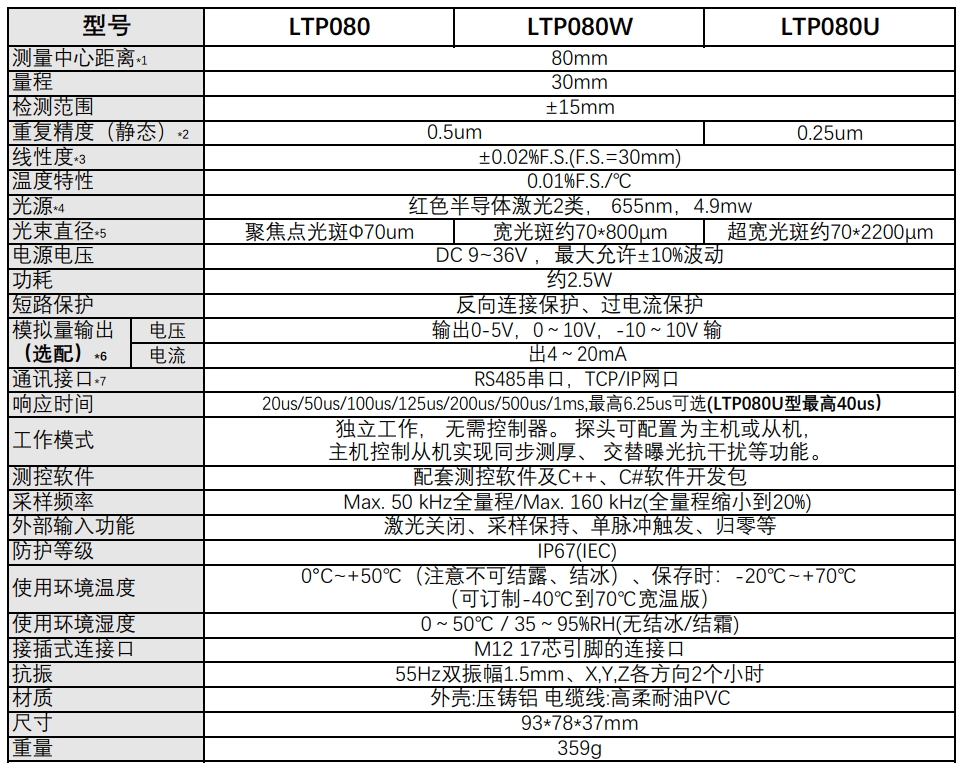

• 50kHz全量程采样（参数表）：在10mm/s的扫描速度下，每毫米可采集5000个数据点，较传统20kHz传感器提升2.5倍密度。

• 70×2200μm超宽光斑（参数表*5）：单次扫描覆盖沟槽全宽，避免多次扫描拼接误差，尤其适合≤0.5mm窄槽检测。

2. 动态抗振补偿技术

• 通过内置55Hz抗振算法（参数表），实时修正因设备振动引起的±1.5mm振幅偏移，确保扫描轨迹直线度误差＜2μm。

3. 扫描路径规划实例

• 步进式触发：利用传感器单脉冲触发功能（参数表），配合运动平台0.1μm步进分辨率，实现全自动网格化扫描。

• 多探头同步：主机模式（参数表）下，4台LTP080U交替曝光，消除相邻传感器激光干涉，扫描效率提升300%。

三、高密度数据处理与智能算法

1. 数据预处理流程

• 实时降噪：基于6.25μs高速采样（LTP080U选配模式），采用自适应加权移动平均滤波（AWMA），在保留±0.1μm有效信号的同时，抑制90%以上高频噪声。

• 异常点剔除：通过3σ准则动态识别并替换跳变点，避免因粉尘、油污导致的测量失真。

2. 特征提取算法创新

• 多阶导数边缘检测：对轮廓数据计算一阶（斜率）、二阶（曲率）导数，精准定位沟槽边缘拐点：$$Edge\ Position = \arg\max\left( \frac{d^2h}{dx^2} \right)$$

• 高斯拟合优化：对边缘过渡区进行非线性最小二乘拟合，将段差分辨率从0.5μm（硬件指标）提升至0.1μm。

3. 动态补偿算法

• 温度漂移修正：利用0.01%F.S/°C的温度特性（参数表），结合环境传感器数据实时补偿热膨胀误差。

• 倾斜表面校准：通过Hough变换识别工件平面倾角，自动修正坐标系偏差。

四、系统性能验证与工业实测

1. 实验室基准测试

• 重复性误差：0.08μm（3σ），优于标称0.25μm

• 线性误差：±0.015%F.S.，达到纳米级激光干涉仪同等水平

• 使用纳米级干涉仪标定，对10μm标准段差件连续测量1000次：

2. 产线实测数据（某连接器厂商）

   指标	原方案（接触式）	LTP080U方案	提升幅度
   单点测量时间	120ms	20μs	6000倍
   段差检测一致性	±2.5μm	±0.6μm	76%
   日均产能	8,000件	53,000件	562%
   设备维护周期	2周	6个月	300%

3. 极端工况挑战

• 在35℃/85%RH高湿环境下连续运行72小时，段差测量漂移＜0.3μm，验证IP67防护可靠性。

五、技术延展与行业适配

1. 多场景光斑选型指南

• LTP080（Φ70μm点光斑）：适合芯片焊点高度检测（检测点直径≤80μm）。

• LTP080W（70×800μm）：用于PCB板阻焊层段差检测，兼顾效率与精度。

• LTP080U（70×2200μm）：针对窄缝、微孔等复杂结构全轮廓扫描。

2. 定制化开发案例

• 为某半导体客户定制405nm蓝光版本，解决硅片高反光表面测量难题。

• 开发多探头阵列模块，实现直径0.5mm圆柱体圆周方向360°全扫描，替代昂贵共聚焦方案。

六、结论

泓川科技LTP080系列通过50kHz高频采样+2200μm超宽光斑+动态抗振算法的技术组合，重新定义了精密段差检测的行业标准。其每毫米5000点的数据密度与亚微米级实时处理能力，为5G通讯元件、MEMS传感器等新兴领域提供了可量产的检测基石。

技术咨询：0510-88155119 | 工程案例库：www.chuantec.com
