光谱共焦位移传感器在三防漆厚度测量中的高精度应用

日期: 2024-11-24
浏览次数: 3

       在现代电子工业中,三防漆作为一种重要的防护材料,被广泛应用于PCB线路板的保护。三防漆的厚度控制直接关系到产品的性能与可靠性。然而,三防漆的厚度通常非常薄,一般在50微米到200微米之间,甚至更薄,这对测量技术提出了极高的要求。本文将详细介绍如何利用光谱共焦位移传感器实现三防漆厚度的高精度测量,并阐述其技术原理、实施方案及显著优势。


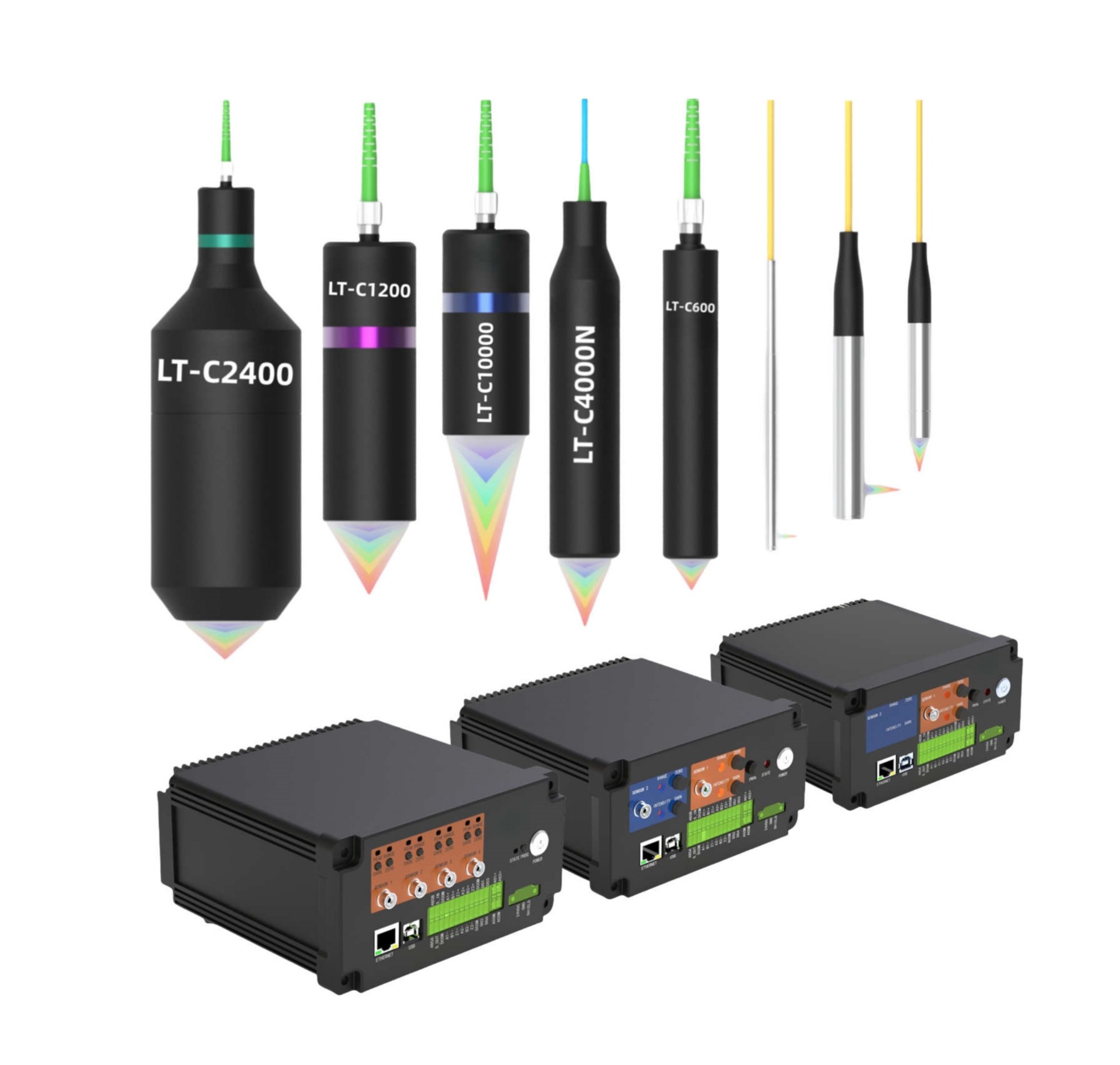

光谱共焦位移传感器在三防漆厚度测量中的高精度应用



一、引言

三防漆的厚度测量在电子制造过程中至关重要。传统的接触式测量方法不仅可能损伤材料表面,而且难以实现高精度测量。相比之下,光谱共焦位移传感器以其非接触、高精度、高速度的特点,成为三防漆厚度测量的理想选择。

二、技术原理

光谱共焦位移传感器通过光学色散原理,建立距离与波长间的对应关系,利用光谱仪解码光谱信息,从而获得位置信息。当白光LED光源发出的光经过光纤耦合器后,形成近似点光源,经过准直和色散物镜聚焦后发生光谱色散,形成连续的单色光焦点。这些焦点在光轴上排列,每个焦点对应不同的波长,且到被测物体的距离也不同。当某一波长的光聚焦在被测物体表面时,满足共焦条件的光会被反射回光谱仪,通过解码得到的光强最大处的波长值,即可计算出目标对应的距离值

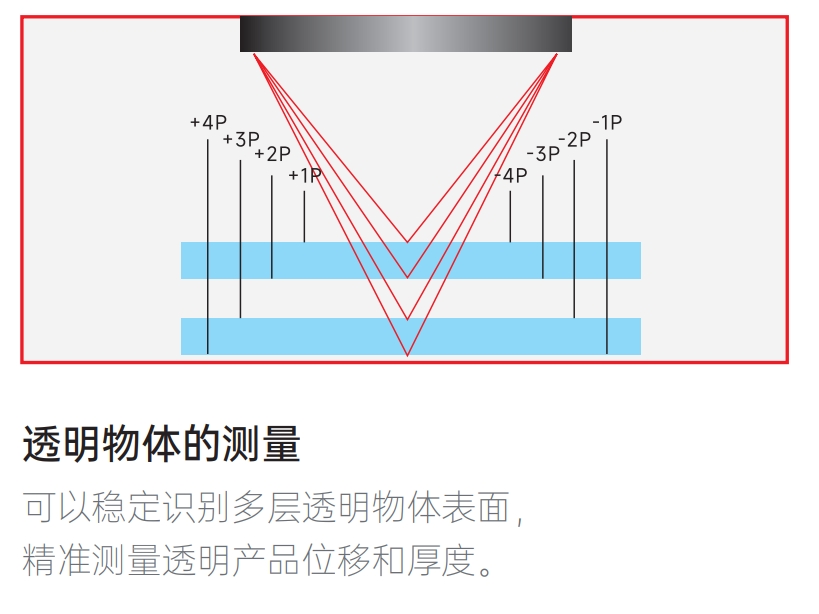

对于透明材料如三防漆,光谱共焦传感器可以分别测量其上下表面的位置高度。通过输入三防漆的折射率,可以计算出涂层的厚度。具体公式为:厚度t = nd2 - d1,其中d1和d2分别为传感器测得的上下表面位置,n为三防漆的折射率

光谱共焦位移传感器在三防漆厚度测量中的高精度应用

三、技术方案

  1. 设备准备:选择高精度光谱共焦位移传感器,确保传感器具有足够的测量范围和分辨率。同时,准备标准量块用于标定。

  2. 系统标定:使用已知厚度的标准量块对传感器进行标定。将标准量块放置在传感器的测量范围内,通过内部软件输入标准量块的厚度值,使传感器能够根据已知厚度和测量到的表面距离计算出总距离C

  3. 测量实施

    • 将待测PCB板放置在传感器下方,确保传感器光轴与三防漆表面垂直。

    • 启动传感器,分别测量三防漆上下表面的位置高度A和B

    • 输入三防漆的折射率n。

    • 传感器内部软件自动计算三防漆的厚度t = nd2 - d1,其中d2和d1由传感器直接测量得到

  4. 数据处理与反馈:将测量数据实时传输至系统进行处理和显示。操作人员可以根据测量结果及时调整涂胶工艺,确保三防漆厚度的准确性


四、技术优势

  1. 高精度:光谱共焦位移传感器能够实现亚微米级别的测量精度,对于三防漆这种超薄材料的厚度测量尤为适用,精度可达0.5微米以下

  2. 非接触测量:传感器无需与被测物体接触,避免了测量过程中对材料的损伤,特别适用于脆弱或敏感材料的测量

  3. 高速测量:传感器能够快速、实时地测量目标的位移,满足在线检测的需求,提高了生产效率

  4. 广泛适应性:光谱共焦位移传感器不受材质种类限制,能够稳定测量各种材质和形貌的物体,包括高反光、强吸光及透明物体

  5. 成本效益:相比动辄十几万的白光干涉测厚仪,光谱共焦位移传感器在保持高精度的同时,具有更高的性价比,降低了企业的检测成本

光谱共焦位移传感器在三防漆厚度测量中的高精度应用

五、结论

光谱共焦位移传感器在三防漆厚度测量中展现出了显著的优势。其高精度、非接触、高速测量以及广泛适应性等特点,使得该技术成为电子工业中三防漆厚度控制的理想选择。随着技术的不断进步和成本的进一步降低,光谱共焦位移传感器将在更多领域得到广泛应用,为工业制造带来更高的质量和效率。
